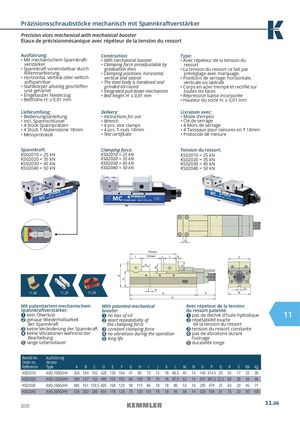

Präzisionsschraubstöcke mechanisch mit Spannkraftverstärker Precision vices mechanical with mechanical booster Étaux de précisionmécanique avec répéteur de la tension du ressort Ausführung: Construction: Type: • Mit mechanischem Spannkraft- • With mechanical booster • Avec répeteur de la tension du verstärker • Clamping force preadjustable by ressort • Spannkraft voreinstellbar durch graduation lines • La tension du ressort ce fait par Rillenmarkierung • Clamping positions: horizontal, préréglage avec marquage. • Horizontal, vertikal oder seitlich vertical and lateral • Positions de serrage: horizontale, aufspannbar • The steel body is hardened and verticale ou latérale • Stahlkörper allseitig geschliffen grinded all-round • Corps en acier trempé et rectifié sur und gehärtet • Integrated pull-down mechanism toutes les faces • Eingebauter Niederzug • Bed height H: ≤ 0,01 mm • Répression basse incorporée • Betthöhe H: ≤ 0,01 mm • Hauteur du socle H: ≤ 0,01 mm Lieferumfang: Delivery: Livraison avec: • Bedienungsanleitung • Instructions for use • Mode d‘emploi • Incl. Spannschlüssel • Wrench • Clé de serrage • 4 Stück Spannpratzen • 4 pcs. vice clamps • 4 Mors de serrage • 4 Stück T-Nutensteine 18mm • 4 pcs. T-nuts 18mm • 4 Tasseaux pour rainures en T 18mm • Messprotokoll • Test certificate • Protocole de mesure Spannkraft: Clamping force: Tension du ressort: KS02010 = 25 kN KS02010 = 25 kN KS02010 = 25 kN KS02020 = 35 kN KS02020 = 35 kN KS02020 = 35 kN KS02030 = 45 kN KS02030 = 45 kN KS02030 = 45 kN KS02040 = 50 kN KS02040 = 50 kN KS02040 = 50 kN Q P(max) I O(max) J L S C G K N 11.40 11.29 11.39 A F B D Mit patentiertem mechanischem With patented mechanical Avec répeteur de la tension Spannkraftverstärker: booster:kein Ölverlustno loss of oilgenaue Wiederholbarkeitexact repeatability ofdu ressort patenté:pas de déchet d'huile hydraliquerépétabilité exacte11 der Spannkraft the clamping force de la tension du ressort keine Veränderung der Spannkraft constant clamping force tension du ressort constante keine Vibrationen während der no vibrations during the operation pas de vibrations durant Bearbeitunglange Lebensdauer long life l‘usinagedurabilité longe Bestell-Nr. Ausführung Order no. Version Référence Type A B C D E F G H I J K L M N O P Q R S kN kg KS02010 AVQ-100G/HV 324 104 102 428 130 104 41 85 73 15 18 86,5 45 14 140 314,5 20 55 17 25 30 KS02020 AVQ-125G/HV 390 127 125 495 153 105 66 100 78 15 18 87,5 53 14 201 381,5 22,5 63 20 35 46 KS02030 AVQ-160G/HV 485 161 159,5 605 168 120 58 115 86 18 18 80 53 14 295 479 25 63 20 45 71 KS02040 AVQ-200G/HV 535 202 200 655 178 128 75 120 101 18 18 95 58 14 320 534 31 73 20 50 100 2020 11.06 E H M R
