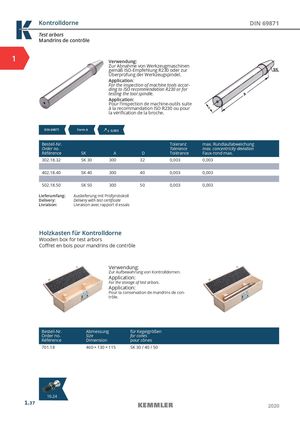

Kontrolldorne DIN 69871
Mandrins de contrôle
1
Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle.
Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérifi cation de la broche.
DIN 69871 Form A G6,3
≤ 0,003 15.000 min -1
| Bestell-Nr. Order no. Référence | SK | A | D | Toleranz Tolerance Tolérance | max. Rundlaufabweichung max. concentricity deviation Faux-rond max. |
| 302.18.32 | SK 30 | 300 | 32 | 0,003 | 0,003 |
| 402.18.40 | SK 40 | 300 | 40 | 0,003 | 0,003 |
| 502.18.50 | SK 50 | 300 | 50 | 0,003 | 0,003 |
| Lieferumfang: Delivery: Livraison: | Auslieferung m Delivery with te i Livraison avec | it Prüfprotokoll st certifi cate rapport d essais |
Holzkasten für Kontrolldorne
Wooden box for test arbors
Coff ret en bois pour mandrins de contrôle
Verwendung: Zur Aufbewahrung von Kontrolldornen. Application: For the storage of test arbors. Application: Pour la conservation de mandrins de contrôle.
| Bestell-Nr. | Abmessung | für Kegelgrößen |
| Order no. | Size | for cones |
| Référence | Dimension | pour cônes |
| 701.18 | 460 × 130 × 115 | SK 30 / 40 / 50 |
