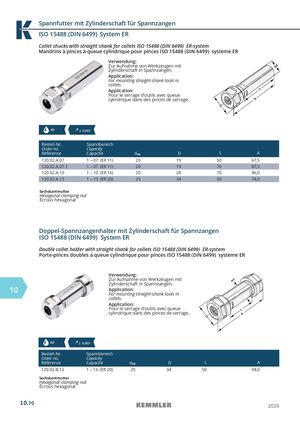

Spannfutter mit Zylinderschaft für Spannzangen ISO 15488 (DIN 6499) System ER Collet chucks with straight shank for collets ISO 15488 (DIN 6499) ER-system Mandrins à pinces à queue cylindrique pour pinces ISO 15488 (DIN 6499) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. AD  ≤  0,003 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité dH6 D L A 120.02.A.07 1 – 07 (ER 11) 20 19 50 67,5 120.02.A.07.1 1 – 07 (ER 11) 20 19 70 87,5 120.02.A.10 1 – 10 (ER 16) 20 28 70 96,0 120.02.A.13 1 – 13 (ER 20) 25 34 50 74,0 Sechskantmutter Hexagonal clamping nut Écrous hexagonal Doppel-Spannzangenhalter mit Zylinderschaft für Spannzangen ISO 15488 (DIN 6499) System ER Double collet holder with straight shank for collets ISO 15488 (DIN 6499) ER-system Porte-pinces doubles à queue cylindrique pour pinces ISO 15488 (DIN 6499) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. 10 Application:For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. AD  ≤  0,003 Bestell-Nr. Spannbereich Order no. Capacity Référence Capacité dH6 D L A 120.02.B.13 1 – 13 (ER 20) 25 34 50 98,0 Sechskantmutter Hexagonal clamping nut Écrous hexagonal 10.70 2020
