Общий каталог Kemmler 2020 - страница 472

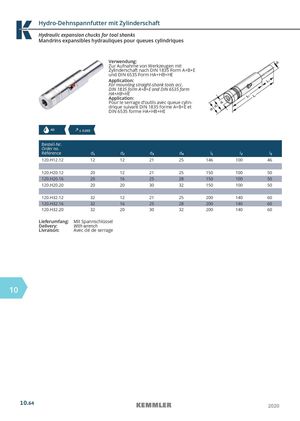

Hydro-Dehnspannfutter mit Zylinderschaft Hydraulic expansion chucks for tool shanks Mandrins expansibles hydrauliques pour queues cylindriques Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE Application: Pour le serrage d’outils avec queue cylin- drique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE AD  ≤  0,003 Bestell-Nr. Order no. Référence d1 d2 d3 d4 l1 l2 l3 120.H12.12 12 12 21 25 146 100 46 120.H20.12 20 12 21 25 150 100 50 120.H20.16 20 16 25 28 150 100 50 120.H20.20 20 20 30 32 150 100 50 120.H32.12 32 12 21 25 200 140 60 120.H32.16 32 16 25 28 200 140 60 120.H32.20 32 20 30 32 200 140 60 Lieferumfang: Mit Spannschlüssel Delivery: With wrench Livraison: Avec clé de serrage 10 10.64 2020
