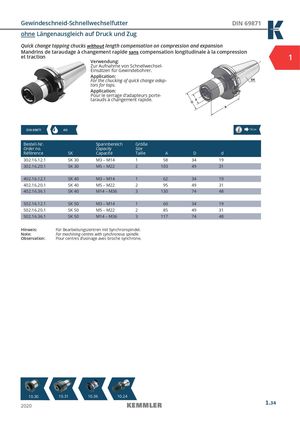

Общий каталог Kemmler 2020 - страница 47
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Gewindeschneid-Schnellwechselfutter DIN 69871
ohne Längenausgleich auf Druck und Zug
Quick change tapping chucks without length compensation on compression and expansion
Mandrins de taraudage à changement rapide sans compensation longitudinale à la compression 1
et traction
Verwendung: Zur Aufnahme von Schnellwechsel- Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs portetarauds à changement rapide.
DIN 69871 AD G6,3 14.
≤ 0,005 15.000 min 04
-1
| Bestell-Nr. Order no. Référence | SK | Spannbereich Capacity Capacité | Größe Size Taille | A | D | d |
| 302.16.12.1 | SK 30 | M3 – M14 | 1 | 58 | 34 | 19 |
| 302.16.20.1 | SK 30 | M5 – M22 | 2 | 103 | 49 | 31 |
| 402.16.12.1 | SK 40 | M3 – M14 | 1 | 62 | 34 | 19 |
| 402.16.20.1 | SK 40 | M5 – M22 | 2 | 95 | 49 | 31 |
| 402.16.36.1 | SK 40 | M14 – M36 | 3 | 130 | 74 | 48 |
| 502.16.12.1 | SK 50 | M3 – M14 | 1 | 60 | 34 | 19 |
| 502.16.20.1 | SK 50 | M5 – M22 | 2 | 85 | 49 | 31 |
| 502.16.36.1 | SK 50 | M14 – M36 | 3 | 117 | 74 | 48 |
Hinweis: Für Bearbeitungszentren mit Synchronspindel.
Note: For machining centres with synchronous spindle.
Observation: Pour centres d‘usinage avec broche synchrone.
