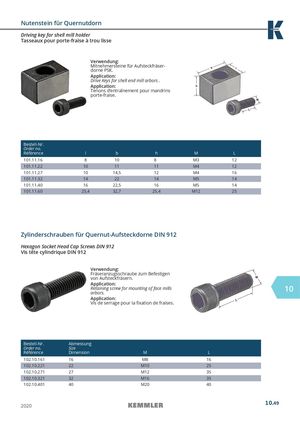

Общий каталог Kemmler 2020 - страница 457

Nutenstein für Quernutdorn Driving key for shell mill holder Tasseaux pour porte-fraise à trou lisse Verwendung: Mitnehmersteine für Aufsteckfräser- dorne PSK. Application: Drive Keys for shell end mill arbors . Application: Tenons d‘entraînement pour mandrins porte-fraise. Bestell-Nr. Order no. Référence l b h M L 101.11.16 8 10 8 M3 12 101.11.22 10 11 11 M4 12 101.11.27 10 14,5 12 M4 16 101.11.32 14 22 14 M5 14 101.11.40 16 22,5 16 M5 14 101.11.60 25,4 32,7 25,4 M12 25 Zylinderschrauben für Quernut-Aufsteckdorne DIN 912 Hexagon Socket Head Cap Screws DIN 912 Vis tête cylindrique DIN 912 Verwendung: Fräseranzugsschraube zum Befestigen von Aufsteckfräsern. Application: Retaining screw for mounting of face millsarbors. 10 Application: Vis de serrage pour la fixation de fraises. Bestell-Nr. Abmessung Order no. Size Référence Dimension M L 102.10.161 16 M8 16 102.10.221 22 M10 25 102.10.271 27 M12 35 102.10.321 32 M16 35 102.10.401 40 M20 40 2020 10.49
