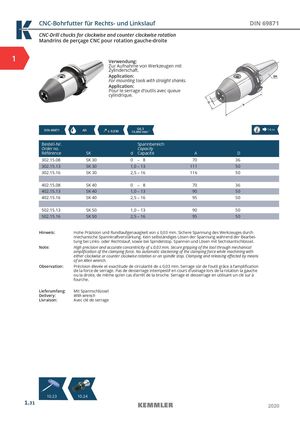

Общий каталог Kemmler 2020

1

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks.

Application: Pour le serrage d‘outils avec queue cylindrique.

 G6,3 14.

DIN 69871 AD ≤ 0,030 15.000 min 04

-1

Bestell-Nr. Order no. Référence	SK	Spannbereich Capacity d Capacité	A	D
302.15.08	SK 30	0 – 8	70	36
302.15.13	SK 30	1,0 – 13	111	50
302.15.16	SK 30	2,5 – 16	116	50
402.15.08	SK 40	0 – 8	70	36
402.15.13	SK 40	1,0 – 13	90	50
402.15.16	SK 40	2,5 – 16	95	50
502.15.13	SK 50	1,0 – 13	90	50
502.15.16	SK 50	2,5 – 16	95	50

Hinweis:	Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
	mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während der Bearbei-
	tung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note:	High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
	amplifi cation of the clamping force. No automatic slackening of the clamping force while machining with
	either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing eﬀ ected by means
	of an Allen wrench.
Observation:	Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à l’amplifi cation
	de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la rotation la gauche
	ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en utilisant un clé sur à
	fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:	With wrench
Livraison:	Avec clé de serrage
