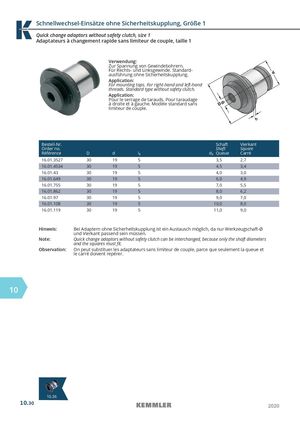

Общий каталог Kemmler 2020 - страница 438

Schnellwechsel-Einsätze ohne Sicherheitskupplung, Größe 1 Quick change adaptors without safety clutch, size 1 Adaptateurs à changement rapide sans limiteur de couple, taille 1 Verwendung: Zur Spannung von Gewindebohrern. Für Rechts- und Linksgewinde. Standard- ausführung ohne Sicherheitskupplung. Application: For mounting taps. For right-hand and left-hand threads. Standard type without safety clutch. Application: Pour le serrage de tarauds. Pour taraudage à droite et à gauche. Modèle standard sans limiteur de couple. Bestell-Nr. Schaft Vierkant Order no. Shaft Square Référence D d l1 d1 Queue Carré 16.01.3527 30 19 5  3,5 2,7 16.01.4534 30 19 5  4,5 3,4 16.01.43 30 19 5  4,0 3,0 16.01.649 30 19 5  6,0 4,9 16.01.755 30 19 5  7,0 5,5 16.01.862 30 19 5  8,0 6,2 16.01.97 30 19 5  9,0 7,0 16.01.108 30 19 5 10,0 8,0 16.01.119 30 19 5 11,0 9,0 Hinweis: Bei Adaptern ohne Sicherheitskupplung ist ein Austausch möglich, da nur Werkzeugschaft-Ø und Vierkant passend sein müssen. Note: Quick change adaptors without safety clutch can be interchanged, because only the shaft diameters and the squares must fit. Observation: On peut substituer les adaptateurs sans limiteur de couple, parce que seulement la queue et le carré doivent repérer. 10 10.36 10.30 2020
