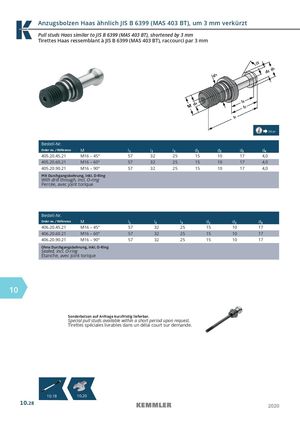

Anzugsbolzen Haas ähnlich JIS B 6399 (MAS 403 BT), um 3 mm verkürzt
Pull studs Haas similar to JIS B 6399 (MAS 403 BT), shortened by 3 mm
Tirettes Haas ressemblant à JIS B 6399 (MAS 403 BT), raccourci par 3 mm
| 14.04 | ||||||||
| Bestell-Nr. | ||||||||
| Order no. /Référence | M | l1 | l2 | l3 | d1 | d2 | d3 | d4 |
| 405.20.45.21 | M16 – 45° | 57 | 32 | 25 | 15 | 10 | 17 | 4,0 |
| 405.20.60.21 | M16 – 60° | 57 | 32 | 25 | 15 | 10 | 17 | 4,0 |
| 405.20.90.21 | M16 – 90° | 57 | 32 | 25 | 15 | 10 | 17 | 4,0 |
| Mit Durchgangsboh With drill through Percée, avec join | rung, inkl. O-Ring , incl. O-ring t torique |
| Bestell-Nr. Order no. /Référence | M | l1 | l2 | l3 | d1 | d2 | d3 |
| 406.20.45.21 | M16 – 45° | 57 | 32 | 25 | 15 | 10 | 17 |
| 406.20.60.21 | M16 – 60° | 57 | 32 | 25 | 15 | 10 | 17 |
| 406.20.90.21 | M16 – 90° | 57 | 32 | 25 | 15 | 10 | 17 |
| Ohne Durchgangsb Sealed, incl. O-rin Étanche, avec joi | ohrung, inkl. O-Ring g nt torique |
10
Sonderbolzen auf Anfrage kurzfristig lieferbar. Special pull studs available within a short period upon request. Tirettes spéciales livrables dans un délai court sur demande.
