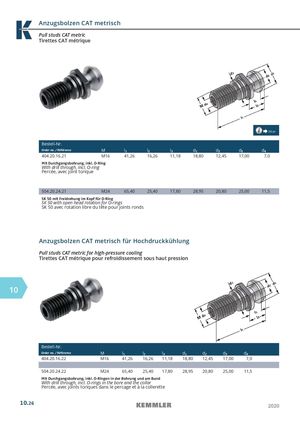

Anzugsbolzen CAT metrisch
Pull studs CAT metric
Tirettes CAT métrique
| 14.04 | |||||||
| Bestell-Nr. Order no. /Référence M | l1 | l2 | l3 | d1 | d2 | d3 | d4 |
| 404.20.16.21 M16 | 41,26 | 16,26 | 11,18 | 18,80 | 12,45 | 17,00 | 7,0 |
| Mit Durchgangsbohrung, inkl. O-Ring With drill through, incl. O-ring Percée, avec joint torique | |||||||
| 504.20.24.21 M24 | 65,40 | 25,40 | 17,80 | 28,95 | 20,80 | 25,00 | 11,5 |
| SK 50 mit Freidrehung im Kopf für O-Ring SK 50 with open head rotation for O-rin SK 50 avec rotation libre du tête pou | gs r joints ronds |
Anzugsbolzen CAT metrisch für Hochdruckkühlung
Pull studs CAT metric for high-pressure cooling
Tirettes CAT métrique pour refroidissement sous haut pression
10
| Bestell-Nr. | ||||||||
| Order no. /Référence | M | l1 | l2 | l3 | d1 | d2 | d3 | d4 |
| 404.20.16.22 | M16 | 41,26 | 16,26 | 11,18 | 18,80 | 12,45 | 17,00 | 7,0 |
| 504.20.24.22 | M24 | 65,40 | 25,40 | 17,80 | 28,95 | 20,80 | 25,00 | 11,5 |
Mit Durchgangsbohrung, inkl. O-Ringen in der Bohrung und am Bund With drill through, incl. O-rings in the bore and the collar Percée, avec joints toriques dans le percage et à la collerette
