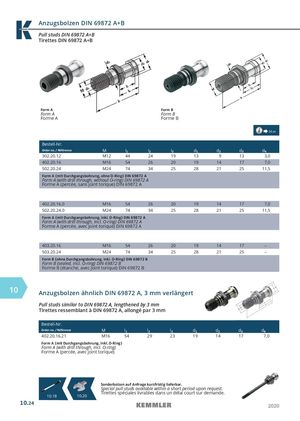

Общий каталог Kemmler 2020 - страница 432
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Anzugsbolzen DIN 69872 A+B
Pull studs DIN 69872 A+B
Tirettes DIN 69872 A+B
Form A Form B Form A Form B Forme A Forme B
| 14.04 | |||||||
| Bestell-Nr. Order no. /Référence M | l1 | l2 | l3 | d1 | d2 | d3 | d4 |
| 302.20.12 M12 | 44 | 24 | 19 | 13 | 9 | 13 | 3,0 |
| 402.20.16 M16 | 54 | 26 | 20 | 19 | 14 | 17 | 7,0 |
| 502.20.24 M24 | 74 | 34 | 25 | 28 | 21 | 25 | 11,5 |
| Form A (mit Durchgangsbohrung, ohne O-Ri Form A (with drill through, without O-ri Forme A (percée, sans joint torique) D | ng) DIN 698 ng) DIN 698 IN 69872 | 72 A 72 A A | |||||
| 402.20.16.0 M16 | 54 | 26 | 20 | 19 | 14 | 17 | 7,0 |
| 502.20.24.0 M24 | 74 | 34 | 25 | 28 | 21 | 25 | 11,5 |
| Form A (mit Durchgangsbohrung, inkl. O-Rin Form A (with drill through, incl. O-ring) Forme A (percée, avec joint torique) D | g) DIN 6987 DIN 69872 IN 69872 | 2 A A A | |||||
| 403.20.16 M16 | 54 | 26 | 20 | 19 | 14 | 17 | – |
| 503.20.24 M24 | 74 | 34 | 25 | 28 | 21 | 25 | – |
| Form B (ohne Durchgangsbohrung, inkl. O-R Form B (sealed, incl. O-ring) DIN 69872 Forme B (étanche, avec joint torique) | ing) DIN 698 B DIN 6987 | 72 B 2 B |
10
Anzugsbolzen ähnlich DIN 69872 A, 3 mm verlängert
Pull studs similar to DIN 69872 A, lengthened by 3 mm
Tirettes ressemblant à DIN 69872 A, allongé par 3 mm
| Bestell-Nr. Order no. /Référence M l1 | l2 | l3 | d1 | d2 | d3 | d4 |
| 402.20.16.21 M16 54 | 29 | 23 | 19 | 14 | 17 | 7,0 |
| Form A (mit Durchgangsbohrung, inkl. O-Ring) Form A (with drill through, incl. O-ring) Forme A (percée, avec joint torique) |
Sonderbolzen auf Anfrage kurzfristig lieferbar. Special pull studs available within a short period upon request. Tirettes spéciales livrables dans un délai court sur demande.
