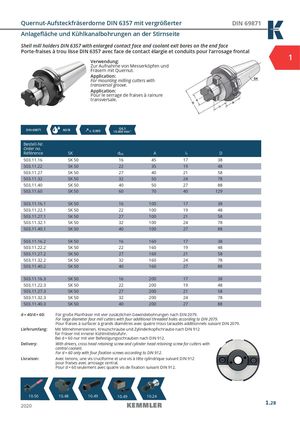

Quernut-Aufsteckfräserdorne DIN 6357 mit vergrößerter DIN 69871

Verwendung: Zur Aufnahme von Messerköpfen und Fräsern mit Quernut.

Application: For mounting milling cutters with transversal groove.

Application: Pour le serrage de fraises à rainure transversale.

DIN 69871 AD/B  G6,3

≤ 0,005 15.000 min-1

Bestell-Nr. Order no. Référence	SK	dh6	A	l1	D
503.11.16	SK 50	16	45	17	38
503.11.22	SK 50	22	35	19	48
503.11.27	SK 50	27	40	21	58
503.11.32	SK 50	32	50	24	78
503.11.40	SK 50	40	50	27	88
503.11.60	SK 50	60	70	40	129
503.11.16.1	SK 50	16	100	17	38
503.11.22.1	SK 50	22	100	19	48
503.11.27.1	SK 50	27	100	21	58
503.11.32.1	SK 50	32	100	24	78
503.11.40.1	SK 50	40	100	27	88
503.11.16.2	SK 50	16	160	17	38
503.11.22.2	SK 50	22	160	19	48
503.11.27.2	SK 50	27	160	21	58
503.11.32.2	SK 50	32	160	24	78
503.11.40.2	SK 50	40	160	27	88
503.11.16.3	SK 50	16	200	17	38
503.11.22.3	SK 50	22	200	19	48
503.11.27.3	SK 50	27	200	21	58
503.11.32.3	SK 50	32	200	24	78
503.11.40.3	SK 50	40	200	27	88

d = 40/d = 60:	Für große Planfräser mit vier zusätzlichen Gewindebohrungen nach DIN 2079.
	For large diameter face mill cutters with four additional threaded holes according to DIN 2079.
	Pour fraises à surfacer à grands diamètres avec quatre trous taraudés additionnels suivant DIN 2079.
Lieferumfang:	Mit Mitnehmersteinen, Kreuzschraube und Zylinderkopfschraube nach DIN 912
	für Fräser mit innerer Kühlmittelzufuhr.
	Bei d = 60 nur mit vier Befestigungsschrauben nach DIN 912.
Delivery:	With drivers, cross head retaining screw and cylinder head retaining screw for cutters with
	central coolant.
	For d = 60 only with four fi xation screws according to DIN 912.
Livraison:	Avec tenons, une vis cruciforme et une vis à tête cylindrique suivant DIN 912

pour fraises avec arrosage central. Pour d = 60 seulement avec quatre vis de fi xation suivant DIN 912.
