Общий каталог Kemmler 2020 - страница 405

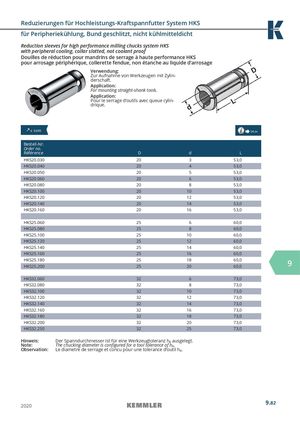

Reduzierungen für Hochleistungs-Kraftspannfutter System HKS für Peripheriekühlung, Bund geschlitzt, nicht kühlmitteldicht Reduction sleeves for high performance milling chucks system HKS with peripheral cooling, collar slotted, not coolant proof Douilles de réduction pour mandrins de serrage à haute performance HKS pour arrosage périphérique, collerette fendue, non étanche au liquide d‘arrosage Verwendung: Zur Aufnahme von Werkzeugen mit Zylin- derschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylin- drique.  ≤  0,005 14.04 Bestell-Nr. Order no. Référence D d L HKS20.030 20 3 53,0 HKS20.040 20 4 53,0 HKS20.050 20 5 53,0 HKS20.060 20 6 53,0 HKS20.080 20 8 53,0 HKS20.100 20 10 53,0 HKS20.120 20 12 53,0 HKS20.140 20 14 53,0 HKS20.160 20 16 53,0 HKS25.060 25 6 60,0 HKS25.080 25 8 60,0 HKS25.100 25 10 60,0 HKS25.120 25 12 60,0 HKS25.140 25 14 60,0 HKS25.160 25 16 60,0 HKS25.180HKS25.200 2525 18 60,02060,0 9 HKS32.060 32 6 73,0 HKS32.080 32 8 73,0 HKS32.100 32 10 73,0 HKS32.120 32 12 73,0 HKS32.140 32 14 73,0 HKS32.160 32 16 73,0 HKS32.180 32 18 73,0 HKS32.200 32 20 73,0 HKS32.250 32 25 73,0 Hinweis: Der Spanndurchmesser ist für eine Werkzeugtoleranz h6 ausgelegt. Note: The chucking diameter is configured for a tool tolerance of h6. Observation: Le diametre de serrage et concu pour une tolerance d‘outil h6. 2020 9.82
