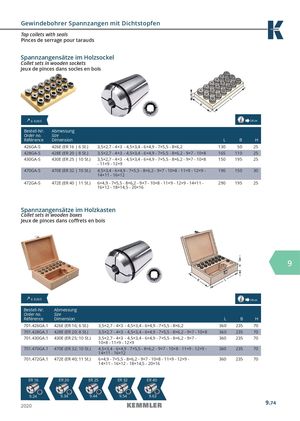

Pinces de serrage pour tarauds
Spannzangensätze im Holzsockel
Collet sets in wooden sockets
Jeux de pinces dans socles en bois
- ≤ 14. 0,015 04
Bestell-Nr. Abmessung Order no. Size
| Référence | Dimension | L | B | H | ||
| 426GA-S | 426E (ER 16 | 6 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 | 130 | 50 | 25 | |
| 428GA-S | 428E (ER 20 | 8 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 | 165 | 110 | 25 | |
| 430GA-S | 430E (ER 25 | 10 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 | 150 | 195 | 25 | |
| - 11×9 - 12×9 | ||||||
| 470GA-S | 470E (ER 32 | 10 St.) | 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - | 190 | 150 | 30 | |
| 14×11 - 16×12 | ||||||
| 472GA-S | 472E (ER 40 | 11 St.) | 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - 14×11 - | 290 | 195 | 25 |
16×12 - 18×14,5 - 20×16
Spannzangensätze im Holzkasten
Collet sets in wooden boxes
Jeux de pinces dans coff rets en bois
9
0,015 14.04 Bestell-Nr. Abmessung Order no. Size
| Référence | Dimension | L | B H | ||
| 701.426GA.1 | 426E (ER 16; 6 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 | 360 | 235 | 70 |
| 701.428GA.1 | 428E (ER 20; 8 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 | 360 | 235 | 70 |
| 701.430GA.1 | 430E (ER 25; 10 St.) | 3,5×2,7 - 4×3 - 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - | 360 | 235 | 70 |
| 10×8 - 11×9 - 12×9 | |||||
| 701.470GA.1 | 470E (ER 32; 10 St.) | 4,5×3,4 - 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - | 360 | 235 | 70 |
| 14×11 - 16×12 | |||||
| 701.472GA.1 | 472E (ER 40; 11 St.) | 6×4,9 - 7×5,5 - 8×6,2 - 9×7 - 10×8 - 11×9 - 12×9 - | 360 | 235 | 70 |
| 14×11 - 16×12 - 18×14,5 - 20×16 |
ER 16 ER 20 ER 25 ER 32 ER 40
