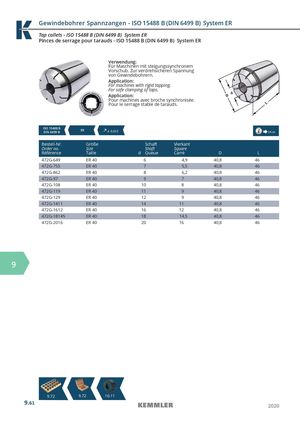

Pinces de serrage pour tarauds - ISO 15488 B (DIN 6499 B) System ER
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
| DIN 6499 B | ER ≤0,015 | 14.04 | |||
| Bestell-Nr. Order no. Référence | Größe Size Taille | Schaft Shaft d Queue | Vierkant Square Carré | D | L |
| 472G-649 | ER 40 | 6 | 4,9 | 40,8 | 46 |
| 472G-755 | ER 40 | 7 | 5,5 | 40,8 | 46 |
| 472G-862 | ER 40 | 8 | 6,2 | 40,8 | 46 |
| 472G-97 | ER 40 | 9 | 7 | 40,8 | 46 |
| 472G-108 | ER 40 | 10 | 8 | 40,8 | 46 |
| 472G-119 | ER 40 | 11 | 9 | 40,8 | 46 |
| 472G-129 | ER 40 | 12 | 9 | 40,8 | 46 |
| 472G-1411 | ER 40 | 14 | 11 | 40,8 | 46 |
| 472G-1612 | ER 40 | 16 | 12 | 40,8 | 46 |
| 472G-18145 | ER 40 | 18 | 14,5 | 40,8 | 46 |
| 472G-2016 | ER 40 | 20 | 16 | 40,8 | 46 |
