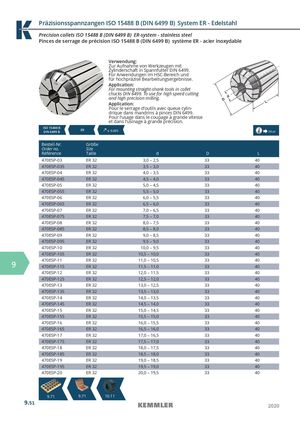

Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER - acier inoxydable
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 470ESP-03 | ER 32 | 3,0 – 2,5 | 33 | 40 |
| 470ESP-035 | ER 32 | 3,5 – 3,0 | 33 | 40 |
| 470ESP-04 | ER 32 | 4,0 – 3,5 | 33 | 40 |
| 470ESP-045 | ER 32 | 4,5 – 4,0 | 33 | 40 |
| 470ESP-05 | ER 32 | 5,0 – 4,5 | 33 | 40 |
| 470ESP-055 | ER 32 | 5,5 – 5,0 | 33 | 40 |
| 470ESP-06 | ER 32 | 6,0 – 5,5 | 33 | 40 |
| 470ESP-065 | ER 32 | 6,5 – 6,0 | 33 | 40 |
| 470ESP-07 | ER 32 | 7,0 – 6,5 | 33 | 40 |
| 470ESP-075 | ER 32 | 7,5 – 7,0 | 33 | 40 |
| 470ESP-08 | ER 32 | 8,0 – 7,5 | 33 | 40 |
| 470ESP-085 | ER 32 | 8,5 – 8,0 | 33 | 40 |
| 470ESP-09 | ER 32 | 9,0 – 8,5 | 33 | 40 |
| 470ESP-095 | ER 32 | 9,5 – 9,0 | 33 | 40 |
| Hinweis: S 470ESP-10 | pannbereich bis –0,5 ER 32 | mm 10,0 – 9,5 | 33 | 40 |
| Note: C Obrtin S 470ESP-105 | lamping capacity up t rr ‘à 05 ER 32 | o–0,5 mm m 10,5 – 10,0 | 33 | 40 |
| sevao: 470ESP-11 | eage jusqu –, ER 32 | 11,0 – 10,5 | 33 | 40 |
| 470ESP-115 | ER 32 | 11,5 – 11,0 | 33 | 40 |
| 470ESP-12 | ER 32 | 12,0 – 11,5 | 33 | 40 |
| 470ESP-125 | ER 32 | 12,5 – 12,0 | 33 | 40 |
| 470ESP-13 | ER 32 | 13,0 – 12,5 | 33 | 40 |
| 470ESP-135 | ER 32 | 13,5 – 13,0 | 33 | 40 |
| 470ESP-14 | ER 32 | 14,0 – 13,5 | 33 | 40 |
| 470ESP-145 | ER 32 | 14,5 – 14,0 | 33 | 40 |
| 470ESP-15 | ER 32 | 15,0 – 14,5 | 33 | 40 |
| 470ESP-155 | ER 32 | 15,5 – 15,0 | 33 | 40 |
| 470ESP-16 | ER 32 | 16,0 – 15,5 | 33 | 40 |
| 470ESP-165 | ER 32 | 16,5 – 16,0 | 33 | 40 |
| 470ESP-17 | ER 32 | 17,0 – 16,5 | 33 | 40 |
| 470ESP-175 | ER 32 | 17,5 – 17,0 | 33 | 40 |
| 470ESP-18 | ER 32 | 18,0 – 17,5 | 33 | 40 |
| 470ESP-185 | ER 32 | 18,5 – 18,0 | 33 | 40 |
| 470ESP-19 | ER 32 | 19,0 – 18,5 | 33 | 40 |
| 470ESP-195 | ER 32 | 19,5 – 19,0 | 33 | 40 |
| 470ESP-20 | ER 32 | 20,0 – 19,5 | 33 | 40 |
