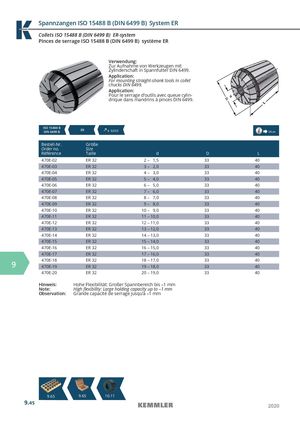

Общий каталог Kemmler 2020 - страница 368

Spannzangen ISO 15488 B (DIN 6499 B) System ER Collets ISO 15488 B (DIN 6499 B) ER-system Pinces de serrage ISO 15488 B (DIN 6499 B) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Application: For mounting straight-shank tools in collet chucks DIN 6499. Application: Pour le serrage d’outils avec queue cylin- drique dans mandrins à pinces DIN 6499. ISO 15488 BDIN 6499 B ER  ≤  0,015 14.04 Bestell-Nr. Größe Order no. Size Référence Taille d D L 470E-02 ER 32 2 –  1,5 33 40 470E-03 ER 32 3 –  2,0 33 40 470E-04 ER 32 4 –  3,0 33 40 470E-05 ER 32 5 –  4,0 33 40 470E-06 ER 32 6 –  5,0 33 40 470E-07 ER 32 7 –  6,0 33 40 470E-08 ER 32 8 –  7,0 33 40 470E-09 ER 32 9 –  8,0 33 40 470E-10 ER 32 10 –  9,0 33 40 470E-11 ER 32 11 – 10,0 33 40 470E-12 ER 32 12 – 11,0 33 40 470E-13 ER 32 13 – 12,0 33 40 470E-14 ER 32 14 – 13,0 33 40 470E-15 ER 32 15 – 14,0 33 40 470E-16 ER 32 16 – 15,0 33 40 470E-17 ER 32 17 – 16,0 33 40 9 470E-18470E-19 ER 32ER 32 18 – 17,019 – 18,0 3333 4040 470E-20 ER 32 20 – 19,0 33 40 Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm Note: High flexibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm 9.65 9.65 10.11 9.45 2020
