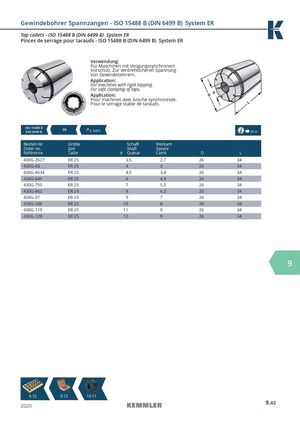

Общий каталог Kemmler 2020 - страница 365
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Pinces de serrage pour tarauds - ISO 15488 B (DIN 6499 B) System ER
Verwendung: Für Maschinen mit steigungssynchronem Vorschub. Zur verdrehsicheren Spannung von Gewindebohrern.
Application: For machines with rigid tapping. For safe clamping of taps.
Application: Pour machines avec broche synchronisée. Pour le serrage stable de tarauds.
ISO 15488 B
ER ≤ 0,015
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | Schaft Shaft d Queue | Vierkant Square Carré | D | L |
| 430G-3527 | ER 25 | 3,5 | 2,7 | 26 | 34 |
| 430G-43 | ER 25 | 4 | 3 | 26 | 34 |
| 430G-4534 | ER 25 | 4,5 | 3,4 | 26 | 34 |
| 430G-649 | ER 25 | 6 | 4,9 | 26 | 34 |
| 430G-755 | ER 25 | 7 | 5,5 | 26 | 34 |
| 430G-862 | ER 25 | 8 | 6,2 | 26 | 34 |
| 430G-97 | ER 25 | 9 | 7 | 26 | 34 |
| 430G-108 | ER 25 | 10 | 8 | 26 | 34 |
| 430G-119 | ER 25 | 11 | 9 | 26 | 34 |
| 430G-129 | ER 25 | 12 | 9 | 26 | 34 |
