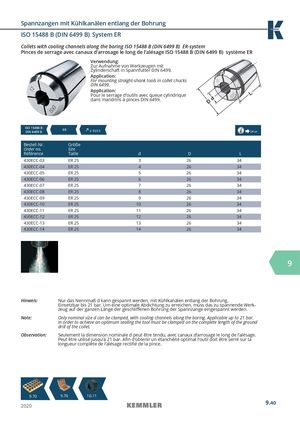

Collets with cooling channels along the boring ISO 15488 B (DIN 6499 B) ER-system
Pinces de serrage avec canaux d‘arrosage le long de l‘alésage ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.
Application: For mounting straight-shank tools in collet chucks DIN 6499.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.
ISO 15488 B
ER ≤ 0,015
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 430ECC-03 | ER 25 | 3 | 26 | 34 |
| 430ECC-04 | ER 25 | 4 | 26 | 34 |
| 430ECC-05 | ER 25 | 5 | 26 | 34 |
| 430ECC-06 | ER 25 | 6 | 26 | 34 |
| 430ECC-07 | ER 25 | 7 | 26 | 34 |
| 430ECC-08 | ER 25 | 8 | 26 | 34 |
| 430ECC-09 | ER 25 | 9 | 26 | 34 |
| 430ECC-10 | ER 25 | 10 | 26 | 34 |
| 430ECC-11 | ER 25 | 11 | 26 | 34 |
| 430ECC-12 | ER 25 | 12 | 26 | 34 |
| 430ECC-13 | ER 25 | 13 | 26 | 34 |
| 430ECC-14 | ER 25 | 14 | 26 | 34 |
9
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Kühlkanälen entlang der Bohrung. Einsetzbar bis 21 bar. Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliff enen Bohrung der Spannzange eingespannt werden.
Note: Only nominal size d can be clamped, with cooling channels along the boring. Applicable up to 21 bar. In order to achieve an optimum sealing the tool must be clamped on the complete length of the ground drill of the collet.
Observation: Seulement la dimension nominale d peut être tendu, avec canaux d‘arrosage le long de l‘alésage. Peut être utilisé jusqu‘à 21 bar. Afi n d‘obtenir un étanchéité optimal l‘outil doit être serré sur la longueur complète de l‘alésage rectifi é de la pince.
