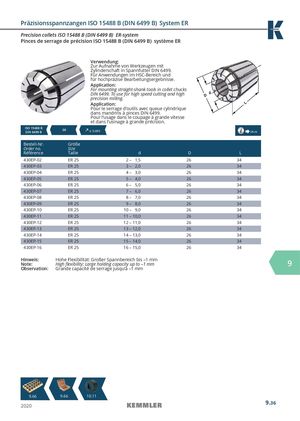

Pinces de serrage de précision ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499. Für Anwendungen im HSC-Bereich und für hochpräzise Bearbeitungsergebnisse.
Application: For mounting straight-shank tools in collet chucks DIN 6499. To use for high speed cutting and high precision milling.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499. Pour l‘usage dans le coupage à grande vitesse et dans l‘usinage à grande précision. ISO 15488 B
ER ≤ 0,005 14.
DIN 6499 B 04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 430EP-02 | ER 25 | 2 – 1,5 | 26 | 34 |
| 430EP-03 | ER 25 | 3 – 2,0 | 26 | 34 |
| 430EP-04 | ER 25 | 4 – 3,0 | 26 | 34 |
| 430EP-05 | ER 25 | 5 – 4,0 | 26 | 34 |
| 430EP-06 | ER 25 | 6 – 5,0 | 26 | 34 |
| 430EP-07 | ER 25 | 7 – 6,0 | 26 | 34 |
| 430EP-08 | ER 25 | 8 – 7,0 | 26 | 34 |
| 430EP-09 | ER 25 | 9 – 8,0 | 26 | 34 |
| 430EP-10 | ER 25 | 10 – 9,0 | 26 | 34 |
| 430EP-11 | ER 25 | 11 – 10,0 | 26 | 34 |
| 430EP-12 | ER 25 | 12 – 11,0 | 26 | 34 |
| 430EP-13 | ER 25 | 13 – 12,0 | 26 | 34 |
| 430EP-14 | ER 25 | 14 – 13,0 | 26 | 34 |
| 430EP-15 | ER 25 | 15 – 14,0 | 26 | 34 |
| 430EP-16 | ER 25 | 16 – 15,0 | 26 | 34 |
Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm 9
Note: High fl exibility: Large holding capacity up to –1 mm Observation: Grande capacité de serrage jusqu‘à –1 mm
