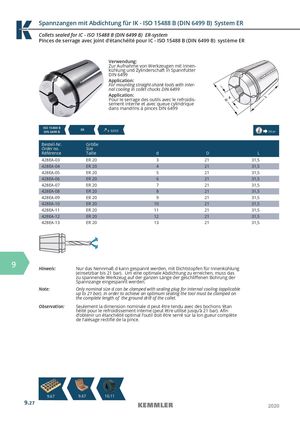

Общий каталог Kemmler 2020 - страница 350
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Pinces de serrage avec joint d’étanchéité pour IC - ISO 15488 B (DIN 6499 B) système ER
Verwendung: Zur Aufnahme von Werkzeugen mit Innenkühlung und Zylinderschaft in Spannfutter DIN 6499
Application: For mounting straight-shank tools with internal cooling in collet chucks DIN 6499
Application: Pour le serrage des outils avec le refroidissement interne et avec queue cylindrique dans mandrins à pinces DIN 6499
ISO 15488 B
ER ≤ 0,015
DIN 6499 B 14.04
| Bestell-Nr. Order no. Référence | Größe Size Taille | d | D | L |
| 428EA-03 | ER 20 | 3 | 21 | 31,5 |
| 428EA-04 | ER 20 | 4 | 21 | 31,5 |
| 428EA-05 | ER 20 | 5 | 21 | 31,5 |
| 428EA-06 | ER 20 | 6 | 21 | 31,5 |
| 428EA-07 | ER 20 | 7 | 21 | 31,5 |
| 428EA-08 | ER 20 | 8 | 21 | 31,5 |
| 428EA-09 | ER 20 | 9 | 21 | 31,5 |
| 428EA-10 | ER 20 | 10 | 21 | 31,5 |
| 428EA-11 | ER 20 | 11 | 21 | 31,5 |
| 428EA-12 | ER 20 | 12 | 21 | 31,5 |
| 428EA-13 | ER 20 | 13 | 21 | 31,5 |
9
Hinweis: Nur das Nennmaß d kann gespannt werden, mit Dichtstopfen für Innenkühlung (einsetzbar bis 21 bar). Um eine optimale Abdichtung zu erreichen, muss das zu spannende Werkzeug auf der ganzen Länge der geschliff enen Bohrung der Spannzange eingespannt werden.
Note: Only nominal size d can be clamped with sealing plug for internal cooling (applicable up to 21 bar). In order to achieve an optimum sealing the tool must be clamped on the complete length of the ground drill of the collet.
Observation: Seulement la dimension nominale d peut être tendu avec des bochons ‘étan héité pour le refroidissement interne (peut être utilisé jusqu‘à 21 bar). Afi n d‘obtenir un étanchéité optimal l‘outil doit être serré sur la lon gueur complète de l‘alésage rectifi é de la pince.
