Общий каталог Kemmler 2020

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6499.

Application: For mounting straight-shank tools in collet chucks DIN 6499.

Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6499.

ISO 15488 B 

ER ≤ 0,015 

DIN 6499 B 14.04

Bestell-Nr. Order no. Référence	Größe Size Taille	d	D	L
428E-02	ER 20	2 – 1,5	21	31,5
428E-03	ER 20	3 – 2,0	21	31,5
428E-04	ER 20	4 – 3,0	21	31,5
428E-05	ER 20	5 – 4,0	21	31,5
428E-06	ER 20	6 – 5,0	21	31,5
428E-07	ER 20	7 – 6,0	21	31,5
428E-08	ER 20	8 – 7,0	21	31,5
428E-09	ER 20	9 – 8,0	21	31,5
428E-10	ER 20	10 – 9,0	21	31,5
428E-11	ER 20	11 – 10,0	21	31,5
428E-12	ER 20	12 – 11,0	21	31,5
428E-13	ER 20	13 – 12,0	21	31,5

Hinweis: Hohe Flexibilität: Großer Spannbereich bis –1 mm

Note: High fl exibility: Large holding capacity up to –1 mm

Observation: Grande capacité de serrage jusqu‘à –1 mm

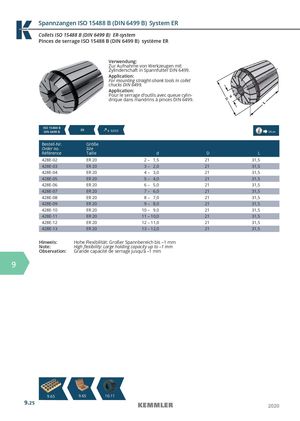

Общий каталог Kemmler 2020 - страница 348
