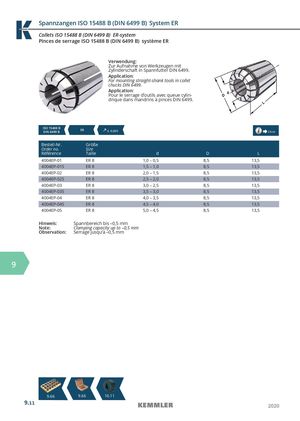

Pinces de serrage ISO 15488 B (DIN 6499 B) système ER
Verwendung:Verw Zur Aufnahme von Werkzeugen mit Zur Zylinderschaft in Spannfutter DIN 6499. Zylin Application:App For mounting straight-shank tools in collet For chucks DIN 6499.chuc Application:App Pour le serrage d’outils avec queue cylin-Pou drique dans mandrins à pinces DIN 6499.driq
ISO 15488 B
ER ≤ 0,005
DIN 6499 B 14.04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d D | L | |
| 4004EP-01 | ER 8 | 1,0 – 0,5 | 8,5 | 13,5 |
| 4004EP-015 | ER 8 | 1,5 – 1,0 | 8,5 | 13,5 |
| 4004EP-02 | ER 8 | 2,0 – 1,5 | 8,5 | 13,5 |
| 4004EP-025 | ER 8 | 2,5 – 2,0 | 8,5 | 13,5 |
| 4004EP-03 | ER 8 | 3,0 – 2,5 | 8,5 | 13,5 |
| 4004EP-035 | ER 8 | 3,5 – 3,0 | 8,5 | 13,5 |
| 4004EP-04 | ER 8 | 4,0 – 3,5 | 8,5 | 13,5 |
| 4004EP-045 | ER 8 | 4,5 – 4,0 | 8,5 | 13,5 |
| 4004EP-05 | ER 8 | 5,0 – 4,5 | 8,5 | 13,5 |
Hinweis: Spannbereich bis –0,5 mm
Note: Clamping capacity up to –0,5 mm
Observation: Serrage jusqu‘à –0,5 mm
