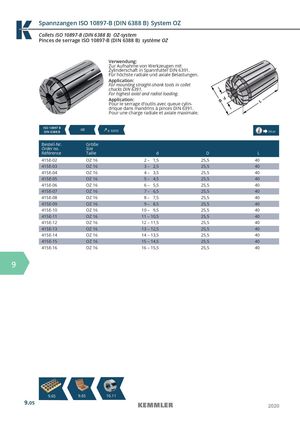

Общий каталог Kemmler 2020 - страница 328
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Pinces de serrage ISO 10897-B (DIN 6388 B) système OZ
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannfutter DIN 6391. Für höchste radiale und axiale Belastungen.
Application: For mounting straight-shank tools in collet chucks DIN 6391. For highest axial and radial loading.
Application: Pour le serrage d’outils avec queue cylindrique dans mandrins à pinces DIN 6391. Pour une charge radiale et axiale maximale. ISO 10897 B
OZ ≤ 0,015
DIN 6388 B 14.04 Bestell-Nr. Größe Order no. Size
| Référence | Taille | d | D L | ||
| 415E-02 | OZ 16 | 2 – | 1,5 | 25,5 | 40 |
| 415E-03 | OZ 16 | 3 – | 2,5 | 25,5 | 40 |
| 415E-04 | OZ 16 | 4 – | 3,5 | 25,5 | 40 |
| 415E-05 | OZ 16 | 5 – | 4,5 | 25,5 | 40 |
| 415E-06 | OZ 16 | 6 – | 5,5 | 25,5 | 40 |
| 415E-07 | OZ 16 | 7 – | 6,5 | 25,5 | 40 |
| 415E-08 | OZ 16 | 8 – | 7,5 | 25,5 | 40 |
| 415E-09 | OZ 16 | 9 – | 8,5 | 25,5 | 40 |
| 415E-10 | OZ 16 | 10 – 9,5 | 25,5 | 40 | |
| 415E-11 | OZ 16 | 11 – 10,5 | 25,5 | 40 | |
| 415E-12 | OZ 16 | 12 – 11,5 | 25,5 | 40 | |
| 415E-13 | OZ 16 | 13 – 12,5 | 25,5 | 40 | |
| 415E-14 | OZ 16 | 14 – 13,5 | 25,5 | 40 | |
| 415E-15 | OZ 16 | 15 – 14,5 | 25,5 | 40 | |
| 415E-16 | OZ 16 | 16 – 15,5 | 25,5 | 40 |
