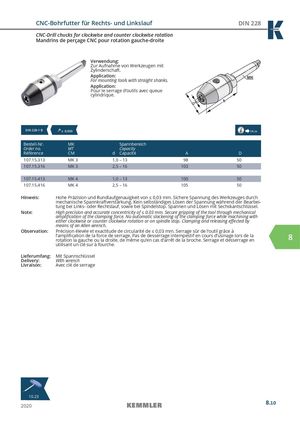

Общий каталог Kemmler 2020 - страница 321
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
CNC-Bohrfutter für Rechts- und Linkslauf DIN 228
CNC-Drill chucks for clockwise and counter clockwise rotation
Mandrins de perçage CNC pour rotation gauche-droite
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft.
Application:
For mounting tools with straight shanks.
Application:
Pour le serrage d‘outils avec queue
cylindrique.
DIN 228-1 B ≤ 0,030 14.04
Bestell-Nr. MK Spannbereich
Order no. MT Capacity
Référence CM d Capacité A D
107.15.313 MK 3 1,0 – 13 98 50
107.15.316 MK 3 2,5 – 16 103 50
107.15.413 MK 4 1,0 – 13 100 50
107.15.416 MK 4 2,5 – 16 105 50
Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbei-
tung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplification of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by
means of an Allen wrench.
Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à
l’amplification de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la
rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en 8
utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage
10.23
8.10
2020
CNC-Drill chucks for clockwise and counter clockwise rotation
Mandrins de perçage CNC pour rotation gauche-droite
Verwendung:
Zur Aufnahme von Werkzeugen mit
Zylinderschaft.
Application:
For mounting tools with straight shanks.
Application:
Pour le serrage d‘outils avec queue
cylindrique.
DIN 228-1 B ≤ 0,030 14.04
Bestell-Nr. MK Spannbereich
Order no. MT Capacity
Référence CM d Capacité A D
107.15.313 MK 3 1,0 – 13 98 50
107.15.316 MK 3 2,5 – 16 103 50
107.15.413 MK 4 1,0 – 13 100 50
107.15.416 MK 4 2,5 – 16 105 50
Hinweis: Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werkzeuges durch
mechanische Spannkraftverstärkung. Kein selbständiges Lösen der Spannung während der Bearbei-
tung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit Sechskantschlüssel.
Note: High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through mechanical
amplification of the clamping force. No automatic slackening of the clamping force while machining with
either clockwise or counter clockwise rotation or on spindle stop. Clamping and releasing effected by
means of an Allen wrench.
Observation: Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à
l’amplification de la force de serrage. Pas de desserrage intempestif en cours d’usinage lors de la
rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage et desserrage en 8
utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage
10.23
8.10
2020
