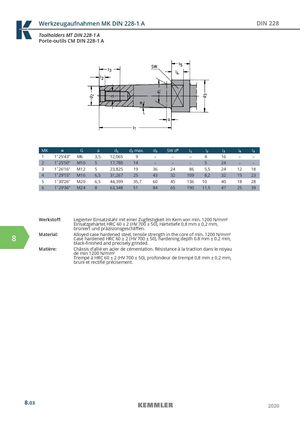

Werkzeugaufnahmen MK DIN 228-1 A DIN 228
Toolholders MT DIN 228-1 A
Porte-outils CM DIN 228-1 A
| MK | α G | a | d | d max. | d | SW d9 | l | l | l | l | l | |||
| 1 | 2 | 3 | 1 | 2 | 3 | 4 | 5 | |||||||
| 1 | 1˚25’43” | M6 | 3,5 | 12,065 | 9 | – | – | – | 4 | 16 | – | – | ||
| 2 | 1˚25’50” | M10 | 5 | 17,780 | 14 | – | – | – | 5 | 24 | – | – | ||
| 3 | 1˚26’16” | M12 | 5 | 23,825 | 19 | 36 | 24 | 86 | 5,5 | 24 | 12 | 18 | ||
| 4 | 1˚29’15” | M16 | 6,5 | 31,267 | 25 | 43 | 32 | 109 | 8,2 | 32 | 15 | 23 | ||
| 5 | 1˚30’26” | M20 | 6,5 | 44,399 | 35,7 | 60 | 45 | 136 | 10 | 40 | 18 | 28 | ||
| 6 | 1˚29’36” | M24 | 8 | 63,348 | 51 | 84 | 65 | 190 | 11,5 | 47 | 25 | 39 |
Werkstoff : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N/mm² Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliff en.
8 Material: Alloyed case hardened steel, tensile strength in the core of min. 1200 N/mm²
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Matière: Châssis d’allié en acier de cémentation. Résistance à la traction dans le noyau de min 1200 N/mm² Trempé à HRC 60 ± 2 (HV 700 ± 50), profondeur de trempé 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
