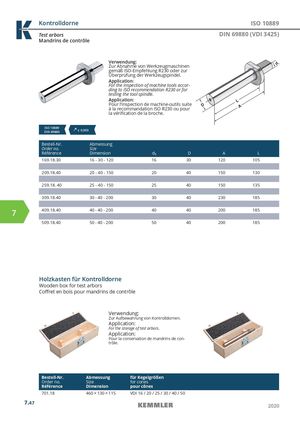

Kontrolldorne ISO 10889 Test arbors DIN 69880 (VDI 3425) Mandrins de contrôle Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools accor- ding to ISO recommendation R230 or for testing the tool spindle. Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérification de la broche. ISO 10889DIN 69880 ≤  0,003 Bestell-Nr. Abmessung Order no. Size Référence Dimension d1 D A L 169.18.30 16 - 30 - 120 16 30 120 105 209.18.40 20 - 40 - 150 20 40 150 130 259.18. 40 25 - 40 - 150 25 40 150 135 309.18.40 30 - 40 - 200 30 40 230 185 7 409.18.40 40 - 40 - 200  40 40 200 185 509.18.40 50 - 40 - 200  50 40 200 185 Holzkasten für Kontrolldorne Wooden box for test arbors Coffret en bois pour mandrins de contrôle Verwendung: Zur Aufbewahrung von Kontrolldornen. Application: For the storage of test arbors. Application: Pour la conservation de mandrins de con- trôle. Bestell-Nr. Abmessung für Kegelgrößen Order no. Size for cones Référence Dimension pour cônes 701.18 460 × 130 × 115 VDI 16 / 20 / 25 / 30 / 40 / 50 7.47 2020
