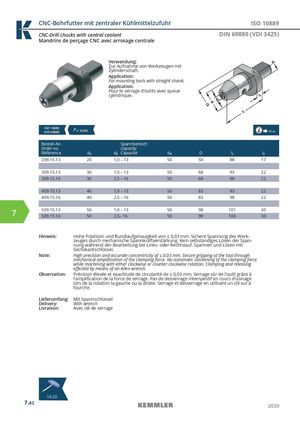

Общий каталог Kemmler 2020 - страница 292

Предыдущая страница Следующая страница

Навигация

CNC-Bohrfutter mit zentraler Kühlmittelzufuhr ISO 10889

CNC-Drill chucks with central coolant DIN 69880 (VDI 3425)

Mandrins de perçage CNC avec arrosage centrale

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shank.

Application: Pour le serrage d‘outils avec queue cylindrique.

ISO 10889  

DIN 69880 ≤ 0,030 14.04

Bestell-Nr. Order no. Référenced1Spannbereich Capacity d2 Capacitéd4Dl1l2
209.15.13201,0 – 1350508817
309.15.13301,0 – 1350689322
309.15.16302,5 – 1650689822
409.15.13401,0 – 1350839322
409.15.16402,5 – 1650839822
509.15.13501,0 – 13509810130
509.15.16502,5– 16509810630
Hinweis:Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werk-
zeuges durch mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Span-
nung während der Bearbeitung bei Links- oder Rechtslauf. Spannen und Lösen mit
Sechskantschlüssel.
Note:High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through
mechanical amplifi cation of the clamping force. No automatic slackening of the clamping force
while machining with either clockwise or counter clockwise rotation. Clamping and releasing
eff ected by means of an Allen wrench.
Observation:Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à
l’amplifi cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage
lors de la rotation la gauche ou la droite. Serrage et desserrage en utilisant un clé sur à
fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:With wrench
Livraison:Avec clé de serrage
