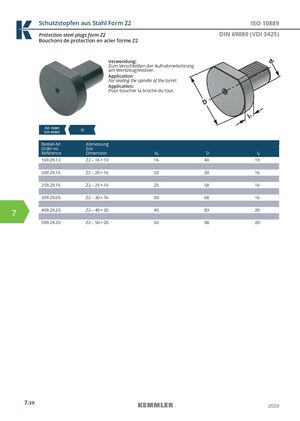

Schutzstopfen aus Stahl Form Z2 ISO 10889
Protection steel plugs form Z2 DIN 69880 (VDI 3425)
Bouchons de protection en acier forme Z2
Verwendung: Zum Verschließen der Aufnahmebohrung ng am Werkzeugrevolver.
Application: For sealing the spindle of the turret.
Application: Pour boucher la broche du tour.
ISO 10889 Z2 DIN 69880
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | D | l2 |
| 169.29.13 | Z2 – 16 × 13 | 16 | 40 | 13 |
| 209.29.16 | Z2 – 20 × 16 | 20 | 50 | 16 |
| 259.29.16 | Z2 – 25 × 16 | 25 | 58 | 16 |
| 309.29.20 | Z2 – 30 × 16 | 30 | 68 | 16 |
| 409.29.20 | Z2 – 40 × 20 | 40 | 83 | 20 |
| 509.29.20 | Z2 – 50 × 20 | 50 | 98 | 20 |
