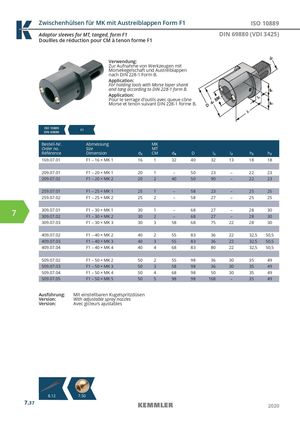

Общий каталог Kemmler 2020 - страница 288

Zwischenhülsen für MK mit Austreiblappen Form F1 ISO 10889 Adaptor sleeves for MT, tanged, form F1 DIN 69880 (VDI 3425) Douilles de réduction pour CM à tenon forme F1 Verwendung: Zur Aufnahme von Werkzeugen mit Morsekegelschaft und Austreiblappen nach DIN 228-1 Form B. Application: For holding tools with Morse taper shank and tang according to DIN 228-1 form B. Application: Pour le serrage d’outils avec queue cône Morse et tenon suivant DIN 228-1 forme B. ISO 10889DIN 69880 F1 Bestell-Nr. Abmessung MK Order no. Size MT Référence Dimension d1 CM d4 D l1 l2 h1 h2 169.07.01 F1 – 16 × MK 1 16 1 32 40 32 13 18 18 209.07.01 F1 – 20 × MK 1 20 1 – 50 23 – 22 23 209.07.02 F1 – 20 × MK 2 20 2 40 50 90 – 22 23 259.07.01 F1 – 25 × MK 1 25 1 – 58 23 – 25 25 259.07.02 F1 – 25 × MK 2 25 2 – 58 27 – 25 25 7 309.07.01309.07.02 F1 – 30 × MK 1 30 1 – 68 27 – 28 30F1 – 30 × MK 2302–6827–2830 309.07.03 F1 – 30 × MK 3 30 3 58 68 75 22 28 30 409.07.02 F1 – 40 × MK 2 40 2 55 83 36 22 32,5 50,5 409.07.03 F1 – 40 × MK 3 40 3 55 83 36 22 32,5 50,5 409.07.04 F1 – 40 × MK 4 40 4 68 83 80 22 32,5 50,5 509.07.02 F1 – 50 × MK 2 50 2 55 98 36 30 35 49 509.07.03 F1 – 50 × MK 3 50 3 58 98 36 30 35 49 509.07.04 F1 – 50 × MK 4 50 4 68 98 50 30 35 49 509.07.05 F1 – 50 × MK 5 50 5 98 98 168 – 35 49 Ausführung: Mit einstellbaren Kugelspritzdüsen Version: With adjustable spray nozzles Version: Avec gicleurs ajustables 89.122 71.1560 7.37 2020
