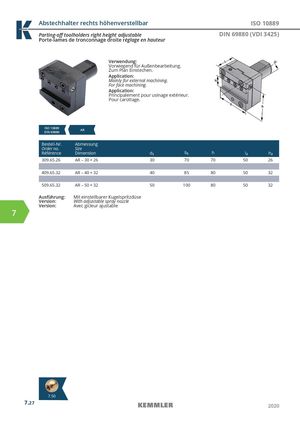

Abstechhalter rechts höhenverstellbar ISO 10889
Parting-off toolholders right height adjustable DIN 69880 (VDI 3425)
Porte-lames de tronconnage droite règlage en hauteur
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
ISO 10889 AR DIN 69880
| Bestell-Nr. | Abmessung | |||||
| Order no. Référence | Size Dimension | d1 | b1 | h | l2 | h2 |
| 309.65.26 | AR – 30 × 26 | 30 | 70 | 70 | 50 | 26 |
| 409.65.32 | AR – 40 × 32 | 40 | 85 | 80 | 50 | 32 |
| 509.65.32 | AR – 50 × 32 | 50 | 100 | 80 | 50 | 32 |
Ausführung: Mit einstellbarer Kugelspritzdüse
Version: With adjustable spray nozzle
Version: Avec gicleur ajustable
