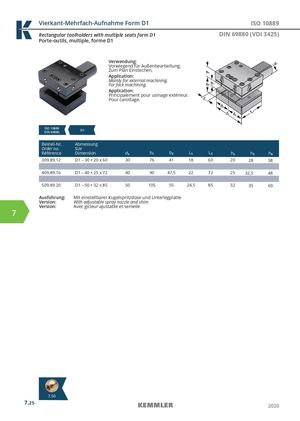

Vierkant-Mehrfach-Aufnahme Form D1 ISO 10889
Rectangular toolholders with multiple seats form D1 DIN 69880 (VDI 3425)
Porte-outils, multiple, forme D1
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
ISO 10889 D1 DIN 69880
| Bestell-Nr. | Abmessung | ||||||||
| Order no. Référence | Size Dimension | d1 | b1 | b2 | L1 | L2 | h1 | h5 | h6 |
| 309.89.12 | D1 – 30 × 20 x 60 | 30 | 76 | 41 | 18 | 60 | 20 | 28 | 38 |
| 409.89.16 | D1 – 40 × 25 x 72 | 40 | 90 | 47,5 | 22 | 72 | 25 | 32,5 | 48 |
| 509.89.20 | D1 – 50 × 32 x 85 | 50 | 105 | 55 | 24,5 | 85 | 32 | 35 | 60 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
7 Version: Avec gicleur ajustable et semelle
