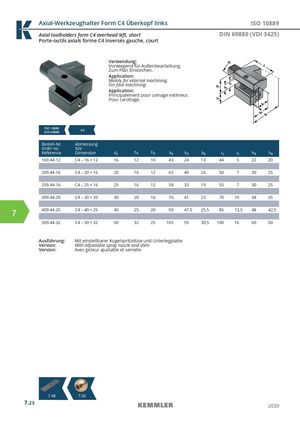

Общий каталог Kemmler 2020 - страница 274
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Axial-Werkzeughalter Form C4 Überkopf links ISO 10889
Axial toolholders form C4 overhead left, short DIN 69880 (VDI 3425)
Porte-outils axials forme C4 inversés gauche, court
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
| ISO 10889 DIN 69880 | C4 | ||||||||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | h1 | h2 | b1 | b2 | b3 | l1 | l2 | h5 | h6 |
| 169.44.12 | C4 – 16 × 12 | 16 | 12 | 10 | 43 | 24 | 13 | 44 | 5 | 22 | 20 |
| 209.44.16 | C4 – 20 × 16 | 20 | 16 | 12 | 65 | 40 | 26 | 50 | 7 | 30 | 25 |
| 259.44.16 | C4 – 25 × 16 | 25 | 16 | 12 | 58 | 33 | 19 | 55 | 7 | 30 | 25 |
| 309.44.20 | C4 – 30 × 20 | 30 | 20 | 16 | 76 | 41 | 23 | 70 | 10 | 38 | 35 |
| 409.44.25 | C4 – 40 × 25 | 40 | 25 | 20 | 90 | 47,5 | 25,5 | 85 | 12,5 | 48 | 42,5 |
| 509.44.32 | C4 – 50 × 32 | 50 | 32 | 25 | 105 | 55 | 30,5 | 100 | 16 | 60 | 50 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
