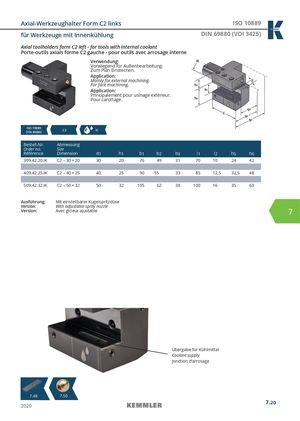

Axial-Werkzeughalter Form C2 links ISO 10889

Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.

Application: Mainly for external machining. For face machining.

Application: Principalement pour usinage extérieur. Pour carottage.

ISO 10889 C2 IC DIN 69880

Bestell-Nr. Order no. Référence	Abmessung Size Dimension	d1	h1	b1	b2	b3	l1	l2	h5	h6
309.42.20.IK	C2 – 30 × 20	30	20	76	49	31	70	10	24	42
409.42.25.IK	C2 – 40 × 25	40	25	90	55	33	85	12,5	32,5	48
509.42.32.IK	C2 – 50 × 32	50	32	105	62	38	100	16	35	60

Ausführung: Mit einstellbarer Kugelspritzdüse

Version: With adjustable spray nozzle 7

Version: Avec gicleur ajustable

Übergabe für Kühlmittel Coolant supply Jonction d‘arrosage
