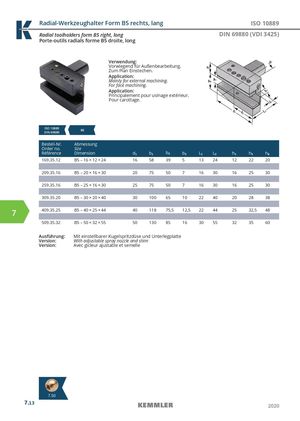

Radial-Werkzeughalter Form B5 rechts, lang ISO 10889
Radial toolholders form B5 right, long DIN 69880 (VDI 3425)
Porte-outils radials forme B5 droite, long
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
ISO 10889 B5 DIN 69880
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | b1 | b2 | b3 | L1 | L2 | h1 | h5 | h6 |
| 169.35.12 | B5 – 16 × 12 × 24 | 16 | 58 | 39 | 5 | 13 | 24 | 12 | 22 | 20 |
| 209.35.16 | B5 – 20 × 16 × 30 | 20 | 75 | 50 | 7 | 16 | 30 | 16 | 25 | 30 |
| 259.35.16 | B5 – 25 × 16 × 30 | 25 | 75 | 50 | 7 | 16 | 30 | 16 | 25 | 30 |
| 309.35.20 | B5 – 30 × 20 × 40 | 30 | 100 | 65 | 10 | 22 | 40 | 20 | 28 | 38 |
| 409.35.25 | B5 – 40 × 25 × 44 | 40 | 118 | 75,5 | 12,5 | 22 | 44 | 25 | 32,5 | 48 |
| 509.35.32 | B5 – 50 × 32 × 55 | 50 | 130 | 85 | 16 | 30 | 55 | 32 | 35 | 60 |
Ausführung: Mit einstellbarer Kugelspritzdüse und Unterlegplatte
Version: With adjustable spray nozzle and shim
Version: Avec gicleur ajustable et semelle
