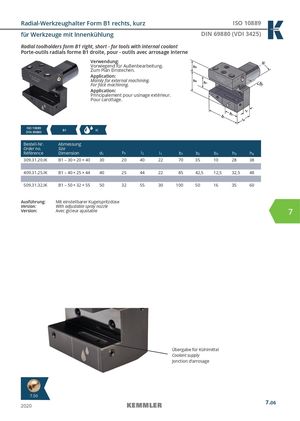

Radial-Werkzeughalter Form B1 rechts, kurz ISO 10889
Radial toolholders form B1 right, short - for tools with internal coolant
Porte-outils radials forme B1 droite, pour - outils avec arrosage interne
Verwendung: Vorwiegend für Außenbearbeitung. Zum Plan Einstechen.
Application: Mainly for external machining. For face machining.
Application: Principalement pour usinage extérieur. Pour carottage.
| ISO 10889 DIN 69880 | B1 | IC | ||||||||
| Bestell-Nr. Order no. Référence | Abmessung Size Dimension | d1 | h1 | l2 | l1 | b1 | b2 | b3 | h5 | h6 |
| 309.31.20.IK | B1 – 30 × 20 × 40 | 30 | 20 | 40 | 22 | 70 | 35 | 10 | 28 | 38 |
| 409.31.25.IK | B1 – 40 × 25 × 44 | 40 | 25 | 44 | 22 | 85 | 42,5 | 12,5 | 32,5 | 48 |
| 509.31.32.IK | B1 – 50 × 32 × 55 | 50 | 32 | 55 | 30 | 100 | 50 | 16 | 35 | 60 |
Ausführung: Mit einstellbarer Kugelspritzdüse
Version: With adjustable spray nozzle 7
Version: Avec gicleur ajustable
Übergabe für Kühlmittel Coolant supply Jonction d‘arrosage
