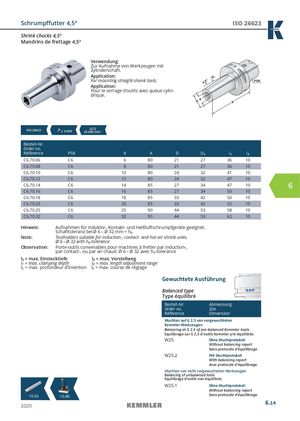

Общий каталог Kemmler 2020 - страница 249

Schrumpffutter 4,5° ISO 26623 Shrink chucks 4,5° Mandrins de frettage 4,5° Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft. Application: For mounting straight-shank tools. Application: Pour le serrage d’outils avec queue cylin- drique. ISO 26623  ≤  0,003 G2,525.000 min-1 Bestell-Nr. Order no. Référence PSK d A D D1 l1 l2 C6.70.06 C6 6 80 21 27 36 10 C6.70.08 C6 8 80 21 27 36 10 C6.70.10 C6 10 80 24 32 41 10 C6.70.12 C6 12 80 24 32 47 10 C6.70.14 C6 14 85 27 34 47 10 6 C6.70.16 C6 16 85 27 34 50 10 C6.70.18 C6 18 85 33 42 50 10 C6.70.20 C6 20 85 33 42 52 10 C6.70.25 C6 25 90 44 53 58 10 C6.70.32 C6 32 95 44 53 62 10 Hinweis: Aufnahmen für Induktiv-, Kontakt- und Heißluftschrumpfgeräte geeignet. Schafttoleranz bei Ø 6 – Ø 32 mm = h6 Note: Toolholders suitable for induction-, contact- and hot air shrink units. Ø 6 – Ø 32 with h6-tolerance Observation: Porte-outils convenables pour machines à fretter par induction-, par contact-, ou par air chaud. Ø 6 – Ø 32 avec h6-tolerance l1 = max. Einstecktiefe l2 = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l2 = max. course de réglage Gewuchtete Ausführung Balanced type Type équilibré Bestell-Nr. Abmessung Order no. Size Référence Dimension Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés W25.1 Ohne Wuchtprotokoll Without balancing report 10.2645 10.86 Sans protocole d‘équilibrage 2020 6.14
