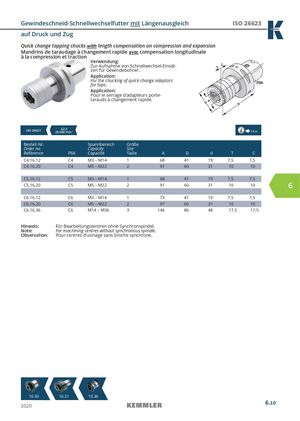

Общий каталог Kemmler 2020 - страница 245

Gewindeschneid-Schnellwechselfutter mit Längenausgleich ISO 26623 auf Druck und Zug Quick change tapping chucks with length compensation on compression and expansion Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et traction Verwendung: Zur Aufnahme von Schnellwechsel-Einsät- zen für Gewindebohrer. Application: For the chucking of quick change adaptors for taps. Application: Pour le serrage d‘adapteurs porte- tarauds à changement rapide. ISO 26623 G2,525.000 min-1 14.04 Bestell-Nr. Spannbereich Größe Order no. Capacity Size Référence PSK Capacité Taille A D d T C C4.16.12 C4 M3 – M14 1 68 41 19   7,5  7,5 C4.16.20 C4 M5 – M22 2 91 60 31 10 10 C5.16.12 C5 M3 – M14 1 68 41 19   7,5  7,5 C5.16.20 C5 M5 – M22 2 91 60 31 10 10 6 C6.16.12 C6 M3 – M14 1 73 41 19   7,5  7,5 C6.16.20 C6 M5 – M22 2 97 60 31 10 10 C6.16.36 C6 M14 – M36 3 146 86 48 17,5 17,5 Hinweis: Für Bearbeitungszentren ohne Synchronspindel. Note: For machining centres without synchronous spindle. Observation: Pour centres d‘usinage sans broche synchrone. 10.30 10.31 10.36 2020 6.10
