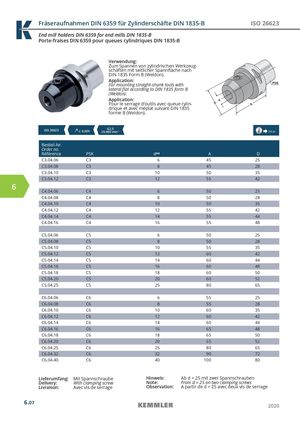

Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-B ISO 26623 End mill holders DIN 6359 for end mills DIN 1835-B Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-B Verwendung: Zum Spannen von zylindrischen Werkzeug- schäften mit seitlicher Spannfläche nach DIN 1835 Form B (Weldon). Application: For mounting straight-shank tools with lateral flat according to DIN 1835 form B (Weldon). Application: Pour le serrage d’outils avec queue cylin- drique et avec méplat suivant DIN 1835 forme B (Weldon). ISO 26623  ≤  0,003 G2,525.000 min-1 14.04 Bestell-Nr. Order no. Référence PSK dH4 A D C3.04.06 C3 6 45 25 C3.04.08 C3 8 45 28 C3.04.10 C3 10 50 35 C3.04.12 C3 12 55 42 6 C4.04.06 C4 6 50 25 C4.04.08 C4 8 50 28 C4.04.10 C4 10 50 35 C4.04.12 C4 12 55 42 C4.04.14 C4 14 55 44 C4.04.16 C4 16 55 48 C5.04.06 C5 6 50 25 C5.04.08 C5 8 50 28 C5.04.10 C5 10 55 35 C5.04.12 C5 12 60 42 C5.04.14 C5 14 60 44 C5.04.16 C5 16 60 48 C5.04.18 C5 18 60 50 C5.04.20 C5 20 60 52 C5.04.25 C5 25 80 65 C6.04.06 C6 6 55 25 C6.04.08 C6 8 55 28 C6.04.10 C6 10 60 35 C6.04.12 C6 12 60 42 C6.04.14 C6 14 60 44 C6.04.16 C6 16 65 48 C6.04.18 C6 18 65 50 C6.04.20 C6 20 65 52 C6.04.25 C6 25 80 65 C6.04.32 C6 32 90 72 C6.04.40 C6 40 100 80 Lieferumfang: Mit Spannschraube Hinweis: Ab d = 25 mit zwei Spannschrauben Delivery: With clamping screw Note: From d = 25 on two clamping screws Livraison: Avec vis de serrage Observation: A partir de d = 25 avec deux vis de serrage 6.07 2020
