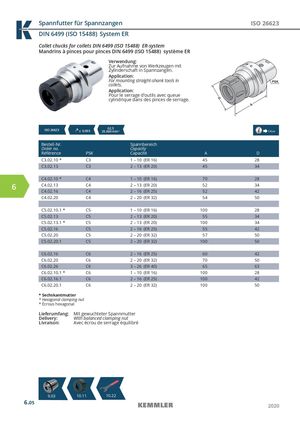

Общий каталог Kemmler 2020 - страница 240

Spannfutter für Spannzangen ISO 26623 DIN 6499 (ISO 15488) System ER Collet chucks for collets DIN 6499 (ISO 15488) ER-system Mandrins à pinces pour pinces DIN 6499 (ISO 15488) système ER Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft in Spannzangen. Application: For mounting straight-shank tools in collets. Application: Pour le serrage d’outils avec queue cylindrique dans des pinces de serrage. ISO 26623  ≤  0,003 G2,525.000 min-1 14.04 Bestell-Nr. Spannbereich Order no. Capacity Référence PSK Capacité A D C3.02.10 * C3 1 – 10 (ER 16) 45 28 C3.02.13 C3 2 – 13 (ER 20) 45 34 C4.02.10 * C4 1 – 10 (ER 16) 70 28 6 C4.02.13 C4 2 – 13 (ER 20) 52 34 C4.02.16 C4 2 – 16 (ER 25) 52 42 C4.02.20 C4 2 – 20 (ER 32) 54 50 C5.02.10.1 * C5 1 – 10 (ER 16) 100 28 C5.02.13 C5 2 – 13 (ER 20) 55 34 C5.02.13.1 * C5 2 – 13 (ER 20) 100 34 C5.02.16 C5 2 – 16 (ER 25) 55 42 C5.02.20 C5 2 – 20 (ER 32) 57 50 C5.02.20.1 C5 2 – 20 (ER 32) 100 50 C6.02.16 C6 2 – 16 (ER 25) 60 42 C6.02.20 C6 2 – 20 (ER 32) 70 50 C6.02.26 C6 3 – 26 (ER 40) 65 63 C6.02.10.1 * C6 1 – 10 (ER 16) 100 28 C6.02.16.1 C6 2 – 16 (ER 25) 100 42 C6.02.20.1 C6 2 – 20 (ER 32) 100 50 * Sechskantmutter * Hexagonal clamping nut * Écrous hexagonal Lieferumfang: Mit gewuchteter Spannmutter Delivery: With balanced clamping nut Livraison: Avec écrou de serrage équilibré 99.023 1101.161 1101.262 6.05 2020
