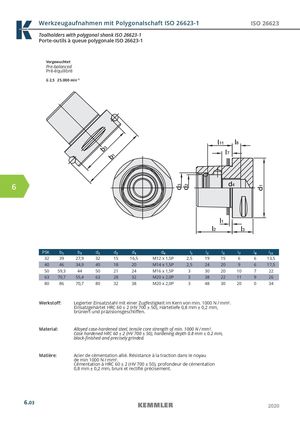

Общий каталог Kemmler 2020 - страница 238
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Werkzeugaufnahmen mit Polygonalschaft ISO 26623-1 ISO 26623
Toolholders with polygonal shank ISO 26623-1
Porte-outils à queue polygonale ISO 26623-1
Vorgewuchtet Pre-balanced Pré-équilibré G 2,5 25.000 min–1
ŭ ŭĹ
IJIJ
ţĴ ŭ
ĸ
ţIJ
6 ť
ĵ
ŭ
IJ
ŭ ŭ
ij Ĵ
| PSK | b1 | b3 | d1 | d2 | d3 | d4 | l1 | l2 | l3 | l7 | l8 | l11 |
| 32 | 39 | 27,9 | 32 | 15 | 16,5 | M12 x 1,5P | 2,5 | 19 | 15 | 6 | 6 | 13,5 |
| 40 | 46 | 34,9 | 40 | 18 | 20 | M14 x 1,5P | 2,5 | 24 | 20 | 9 | 6 | 17,5 |
| 50 | 59,3 | 44 | 50 | 21 | 24 | M16 x 1,5P | 3 | 30 | 20 | 10 | 7 | 22 |
| 63 | 70,7 | 55,4 | 63 | 28 | 32 | M20 x 2,0P | 3 | 38 | 22 | 11 | 9 | 26 |
| 80 | 86 | 70,7 | 80 | 32 | 38 | M20 x 2,0P | 3 | 48 | 30 | 20 | 0 | 34 |
Werkstoff : Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1000 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliff en.
Material: Alloyed case-hardened steel, tensile core strength of min. 1000 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-fi nished and precisely grinded.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1000 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
