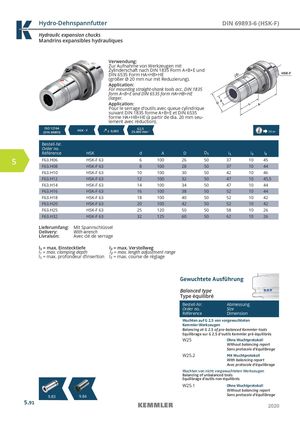

Hydro-Dehnspannfutter DIN 69893-6 (HSK-F)
Mandrins expansibles hydrauliques
Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft nach DIN 1835 Form A+B+E und DIN 6535 Form HA+HB+HE (größer Ø 20 mm nur mit Reduzierung).
Application: For mounting straight-shank tools acc. DIN 1835 form A+B+E and DIN 6535 form HA+HB+HE (larger.
Application: Pour le serrage d’outils avec queue cylindrique suivant DIN 1835 forme A+B+E et DIN 6535 forme HA+HB+HE (à partir de dia. 20 mm seulement avec réduction).
ISO 12164 G2,5
HSK - F ≤ 0,003 25.000 min
(DIN 69893) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | d | A | D | D1 | l1 | l2 | l3 |
| F63.H06 | HSK-F 63 | 6 | 100 | 26 | 50 | 37 | 10 | 45 |
| F63.H08 | HSK-F 63 | 8 | 100 | 28 | 50 | 37 | 10 | 44 |
| F63.H10 | HSK-F 63 | 10 | 100 | 30 | 50 | 42 | 10 | 46 |
| F63.H12 | HSK-F 63 | 12 | 100 | 32 | 50 | 47 | 10 | 45,5 |
| F63.H14 | HSK-F 63 | 14 | 100 | 34 | 50 | 47 | 10 | 44 |
| F63.H16 | HSK-F 63 | 16 | 100 | 38 | 50 | 52 | 10 | 44 |
| F63.H18 | HSK-F 63 | 18 | 100 | 40 | 50 | 52 | 10 | 42 |
| F63.H20 | HSK-F 63 | 20 | 100 | 42 | 50 | 52 | 10 | 42 |
| F63.H25 | HSK-F 63 | 25 | 120 | 50 | 50 | 58 | 10 | 26 |
| F63.H32 | HSK-F 63 | 32 | 125 | 60 | 50 | 62 | 10 | 26 |
Lieferumfang: Mit Spannschlüssel
Delivery: With wrench
Livraison: Avec clé de serrage l = max. Einstecktiefe l = max. Verstellweg l1 = max. clamping depth l2 = max. length adjustment range l1 = max. profondeur d’insertion l 2 = max. course de réglage 1 2
Gewuchtete Ausführung
Balanced type
Type équilibré
| Bestell-Nr. Order no. | Abmessung Size |
| Référence | Dimension |
Wuchten auf G 2,5 von vorgewuchteten Kemmler-Werkzeugen Balancing at G 2.5 of pre-balanced Kemmler-tools Equilibrage sur G 2,5 d‘outils Kemmler pré-équilibrés W25 Ohne Wuchtprotokoll Without balancing report Sans protocole d‘équilibrage W25.2 Mit Wuchtprotokoll With balancing report Avec protocole d‘équilibrage Wuchten von nicht vorgewuchteten Werkzeugen Balancing of unbalanced tools Equilibrage d‘outils non-équilibrés
