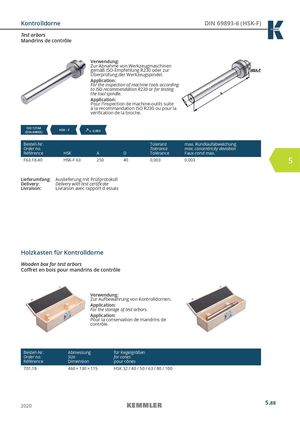

Kontrolldorne DIN 69893-6 (HSK-F)
Mandrins de contrôle
Verwendung: Zur Abnahme von Werkzeugmaschinen gemäß ISO-Empfehlung R230 oder zur Überprüfung der Werkzeugspindel. Application: For the inspection of machine tools according to ISO recommendation R230 or for testing the tool spindle.
Application: Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour la vérifi cation de la broche.
| ISO 12164 (DIN 69893) | HSK - F | ≤ 0,003 | |||
| Bestell-Nr. | Toleranz | max. Rundlaufabweichung | |||
| Order no. | Tolerance | max. concentricity deviation | |||
| Référence | HSK | A | D | Tolérance | Faux-rond max. |
| F63.18.40 | HSK-F 63 | 250 | 40 | 0,003 | 0,003 |
Lieferumfang: Auslieferung mit Prüfprotokoll
Delivery: Delivery with test certifi cate
Livraison: Livraison avec rapport d essais
Holzkasten für Kontrolldorne
Wooden box for test arbors
Coff ret en bois pour mandrins de contrôle
Verwendung: Zur Aufbewahrung von Kontrolldornen.
Application: For the storage of test arbors.
Application: Pour la conservation de mandrins de contrôle.
| Bestell-Nr. | Abmessung | für Kegelgrößen |
| Order no. | Size | for cones |
| Référence | Dimension | pour cônes |
| 701.18 | 460 × 130 × 115 | HSK 32 / 40 / 50 / 63 / 80 / 100 |
