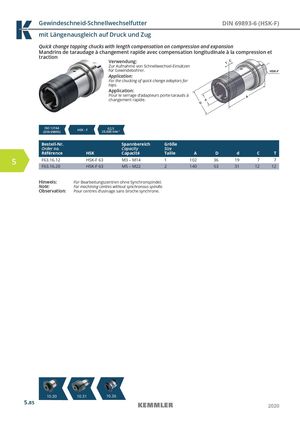

Gewindeschneid-Schnellwechselfutter DIN 69893-6 (HSK-F)
mit Längenausgleich auf Druck und Zug
Quick change tapping chucks with length compensation on compression and expansionion and expansion
Mandrins de taraudage à changement rapide avec compensation longitudinale à la compression et longitudinale à la compression et
traction
Verwendung: Zur Aufnahme von Schnellwechsel-Einsätzen für Gewindebohrer.
Application: For the chucking of quick change adaptors for taps.
Application: Pour le serrage d‘adapteurs porte-tarauds à changement rapide.
ISO 12164 G2,5 HSK - F 25.000 min (DIN 69893) -1
| Bestell-Nr. | Spannbereich | Größe | |||||
| Order no. Référence | HSK | Capacity Capacité | Size Taille | A | D | d | C T |
| F63.16.12 | HSK-F 63 | M3 – M14 | 1 | 102 | 36 | 19 | 7 7 |
| F63.16.20 | HSK-F 63 | M5 – M22 | 2 | 140 | 53 | 31 | 12 12 |
Hinweis: Für Bearbeitungszentren ohne Synchronspindel.
Note: For machining centres without synchronous spindle.
Observation: Pour centres d‘usinage sans broche synchrone.
