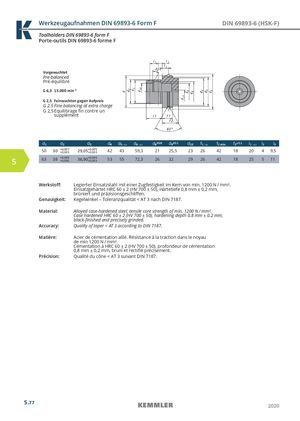

Общий каталог Kemmler 2020 - страница 220

Предыдущая страница Следующая страница

Навигация

Werkzeugaufnahmen DIN 69893-6 Form F DIN 69893-6 (HSK-F)

Toolholders DIN 69893-6 form F

Porte-outils DIN 69893-6 forme F

Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1

G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fi n contre un supplément

d1d2d3d4d5– 0,1d6– 0,1d8H10d9H11d10f1– 0,1f2 min.f3±0,1l1– 0,2l2l3
50 30+0,007 +0,00529,05+0,005 +0,003424359,32125,5232642182049,5
63 38+0,009 +0,00636,90+0,006 +0,003535572,326322926421825511
Werkstoff :Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm².
Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm,
brüniert und präzisionsgeschliff en.
Genauigkeit:Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187.
Material:Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm².
Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm,
black-fi nished and precisely grinded.
Accuracy:Quality of taper < AT 3 according to DIN 7187.
Matière: Acier de cémentation allié. Résistance à la traction dans le noyau
de min 1200 N / mm².
Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation
0,8 mm ± 0,2 mm, bruni et rectifi é précisement.
Précision:Qualité du cône < AT 3 suivant DIN 7187.
