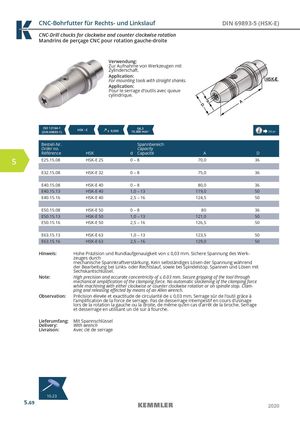

CNC-Bohrfutter für Rechts- und Linkslauf DIN 69893-5 (HSK-E)

Verwendung: Zur Aufnahme von Werkzeugen mit Zylinderschaft.

Application: For mounting tools with straight shanks.

Application: Pour le serrage d‘outils avec queue cylindrique.

ISO 12164-1  G6,3

HSK - E ≤ 0,030 15.000 min 

(DIN 69893-1) -1 14.04

Bestell-Nr. Order no. Référence	HSK	Spannbereich Capacity d Capacité	A	D
E25.15.08	HSK-E 25	0 – 8	70,0	36
E32.15.08	HSK-E 32	0 – 8	75,0	36
E40.15.08	HSK-E 40	0 – 8	80,0	36
E40.15.13	HSK-E 40	1,0 – 13	119,0	50
E40.15.16	HSK-E 40	2,5 – 16	124,5	50
E50.15.08	HSK-E 50	0 – 8	80	36
E50.15.13	HSK-E 50	1,0 – 13	121,0	50
E50.15.16	HSK-E 50	2,5 – 16	126,5	50
E63.15.13	HSK-E 63	1,0 – 13	123,5	50
E63.15.16	HSK-E 63	2,5 – 16	129,0	50

Hinweis:	Hohe Präzision und Rundlaufgenauigkeit von ≤ 0,03 mm. Sichere Spannung des Werk-
	zeuges durch
	mechanische Spannkraft verstärkung. Kein selbständiges Lösen der Spannung während
	der Bearbeitung bei Links- oder Rechtslauf, sowie bei Spindelstop. Spannen und Lösen mit
	Sechskantschlüssel.
Note:	High precision and accurate concentricity of ≤ 0.03 mm. Secure gripping of the tool through
	mechanical amplifi cation of the clamping force. No automatic slackening of the clamping force
	while machining with either clockwise or counter clockwise rotation or on spindle stop. Clam-
	ping and releasing eﬀ ected by means of an Allen wrench.
Observation:	Précision élevée et exactitude de circularité de ≤ 0,03 mm. Serrage sûr de l’outil grâce à
	l’amplifi cation de la force de serrage. Pas de desserrage intempestif en cours d’usinage
	lors de la rotation la gauche ou la droite, de même qu’en cas d’arrêt de la broche. Serrage
	et desserrage en utilisant un clé sur à fourche.
Lieferumfang: Mit Spannschlüssel
Delivery:	With wrench
Livraison:	Avec clé de serrage
