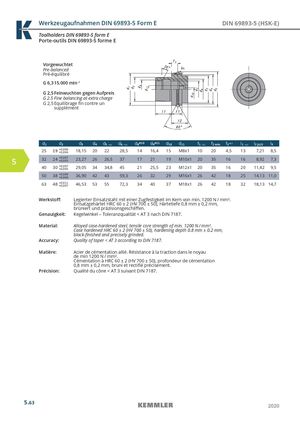

Werkzeugaufnahmen DIN 69893-5 Form E DIN 69893-5 (HSK-E) Toolholders DIN 69893-5 form E Porte-outils DIN 69893-5 forme E Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fin contre un supplément d1 d2 d3 d4 d5 – 0,1 d6 – 0,1 d8H10 d9H11 d10 d11 f1 – 0,1 f2 min. f3±0,1 l1 – 0,2 l2 js10 l3 25 19 +0,006+0,00418,15 20 22 28,5 14 16,4 15 M8x1 10 20 4,5 13  7,21  8,5 5 32 24 +0,007+0,00523,27 26 26,5 37 17 21 19 M10x1 20 35 16 16  8,92  7,3 40 30 +0,007+0,00529,05 34 34,8 45 21 25,5 23 M12x1 20 35 16 20 11,42  9,5 50 38 +0,009+0,00636,90 42 43 59,3 26 32 29 M16x1 26 42 18 25 14,13 11,0 63 48 +0,011+0,00746,53 53 55 72,3 34 40 37 M18x1 26 42 18 32 18,13 14,7 Werkstoff: Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliffen. Genauigkeit: Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187. Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-finished and precisely grinded. Accuracy: Quality of taper < AT 3 according to DIN 7187. Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifié précisement. Précision: Qualité du cône < AT 3 suivant DIN 7187. 5.63 2020
