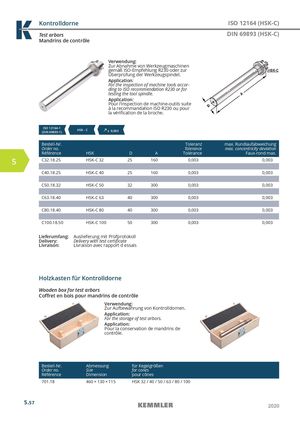

Kontrolldorne ISO 12164 (HSK-C)
Test arbors DIN 69893 (HSK-C)
Mandrins de contrôle
Verwendung:V Zur Abnahme von Werkzeugmaschinen Z gemäß ISO-Empfehlung R230 oder zur gg Überprüfung der Werkzeugspindel. ApplicationA: For the inspection of machine tools accor-F ding to ISO recommendation R230 or for testing the tool spindle.t Application:A Pour l‘inspection de machine-outils suite à la recommandation ISO R230 ou pour à la vérifi cation de la broche. ISO 12164-1 HSK - C ≤ 0,003 (DIN 69893-1)
| Bestell-Nr. Order no. Référence | HSK | D | A | Toleranz Tolerance Tolérance | max. Rundlaufabweichung max. concentricity deviation Faux-rond max. |
| C32.18.25 | HSK-C 32 | 25 | 160 | 0,003 | 0,003 |
| C40.18.25 | HSK-C 40 | 25 | 160 | 0,003 | 0,003 |
| C50.18.32 | HSK-C 50 | 32 | 300 | 0,003 | 0,003 |
| C63.18.40 | HSK-C 63 | 40 | 300 | 0,003 | 0,003 |
| C80.18.40 | HSK-C 80 | 40 | 300 | 0,003 | 0,003 |
| C100.18.50 | HSK-C 100 | 50 | 300 | 0,003 | 0,003 |
Lieferumfang: Auslieferung mit Prüfprotokoll
Delivery: Delivery with test certifi cate
Livraison: Livraison avec rapport d essais
Holzkasten für Kontrolldorne
Wooden box for test arbors
Coff ret en bois pour mandrins de contrôle
Verwendung: Zur Aufbewahrung von Kontrolldornen.
Application: For the storage of test arbors.
Application: Pour la conservation de mandrins de contrôle.
| Bestell-Nr. | Abmessung | für Kegelgrößen |
| Order no. | Size | for cones |
| Référence | Dimension | pour cônes |
| 701.18 | 460 × 130 × 115 | HSK 32 / 40 / 50 / 63 / 80 / 100 |
