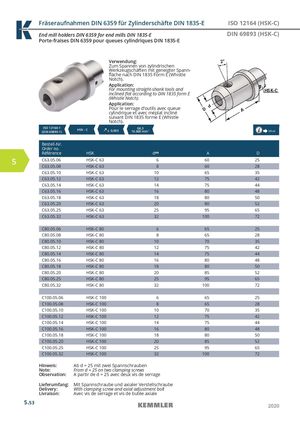

Общий каталог Kemmler 2020 - страница 196
Навигация
Общий каталог Kemmler 2017 - 2018
Каталог Kemmler зажимные болты
Каталог Kemmler гидроразжимные патроны
Каталог Kemmler сверлильные патроны для станков с ЧПУ
Каталог Kemmler усадочные патроны и усадочная техника
Каталог Kemmler цанговые патроны KPS
Fräseraufnahmen DIN 6359 für Zylinderschäfte DIN 1835-E ISO 12164 (HSK-C)
End mill holders DIN 6359 for end mills DIN 1835-E DIN 69893 (HSK-C)
Porte-fraises DIN 6359 pour queues cylindriques DIN 1835-E
Verwendung:Verw Zum Spannen von zylindrischen Zum Werkzeugschäften mit geneigter Spann-Wer flfl äche nach DIN 1835 Form E (Whistle äch Notch).Not Application:App For mounting straight-shank tools and For m inclined inclifl at according to DIN 1835 form E (Whistle Notch).(Wh Application:App Pour le serrage d’outils avec queue Pou cylindrique et avec méplat incliné cyliny suivant DIN 1835 forme E (Whistle suiv Notch).Not
ISO 12164-1 G6,3
HSK - C ≤ 0,003 15.000 min
(DIN 69893-1) -1 14.04
| Bestell-Nr. Order no. Référence | HSK | dH4 | A | D |
| C63.05.06 | HSK-C 63 | 6 | 60 | 25 |
| C63.05.08 | HSK-C 63 | 8 | 60 | 28 |
| C63.05.10 | HSK-C 63 | 10 | 65 | 35 |
| C63.05.12 | HSK-C 63 | 12 | 75 | 42 |
| C63.05.14 | HSK-C 63 | 14 | 75 | 44 |
| C63.05.16 | HSK-C 63 | 16 | 80 | 48 |
| C63.05.18 | HSK-C 63 | 18 | 80 | 50 |
| C63.05.20 | HSK-C 63 | 20 | 80 | 52 |
| C63.05.25 | HSK-C 63 | 25 | 95 | 65 |
| C63.05.32 | HSK-C 63 | 32 | 100 | 72 |
| C80.05.06 | HSK-C 80 | 6 | 65 | 25 |
| C80.05.08 | HSK-C 80 | 8 | 65 | 28 |
| C80.05.10 | HSK-C 80 | 10 | 70 | 35 |
| C80.05.12 | HSK-C 80 | 12 | 75 | 42 |
| C80.05.14 | HSK-C 80 | 14 | 75 | 44 |
| C80.05.16 | HSK-C 80 | 16 | 80 | 48 |
| C80.05.18 | HSK-C 80 | 18 | 80 | 50 |
| C80.05.20 | HSK-C 80 | 20 | 85 | 52 |
| C80.05.25 | HSK-C 80 | 25 | 95 | 65 |
| C80.05.32 | HSK-C 80 | 32 | 100 | 72 |
| C100.05.06 | HSK-C 100 | 6 | 65 | 25 |
| C100.05.08 | HSK-C 100 | 8 | 65 | 28 |
| C100.05.10 | HSK-C 100 | 10 | 70 | 35 |
| C100.05.12 | HSK-C 100 | 12 | 75 | 42 |
| C100.05.14 | HSK-C 100 | 14 | 75 | 44 |
| C100.05.16 | HSK-C 100 | 16 | 80 | 48 |
| C100.05.18 | HSK-C 100 | 18 | 80 | 50 |
| C100.05.20 | HSK-C 100 | 20 | 85 | 52 |
| C100.05.25 | HSK-C 100 | 25 | 95 | 65 |
| C100.05.32 | HSK-C 100 | 32 | 100 | 72 |
| Hinweis: | Ab d = 25 mit zwei Spannschrauben |
| Note: | From d = 25 on two clamping screws |
| Observation: | A partir de d = 25 avec deux vis de serrage |
| Lieferumfang: | Mit Spannschraube und axialer Verstellschraube |
| Delivery: | With clamping screw and axial adjustment bolt |
