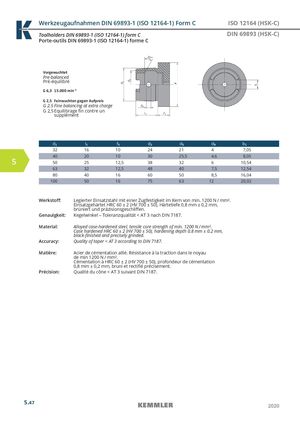

Общий каталог Kemmler 2020 - страница 190

Werkzeugaufnahmen DIN 69893-1 (ISO 12164-1) Form C ISO 12164 (HSK-C) Toolholders DIN 69893-1 (ISO 12164-1) form C DIN 69893 (HSK-C) Porte-outils DIN 69893-1 (ISO 12164-1) forme C Vorgewuchtet Pre-balanced Pré-équilibré G 6,3 15.000 min–1 G 2,5 Feinwuchten gegen Aufpreis G 2.5 Fine balancing at extra charge G 2,5 Equilibrage fin contre un supplément d1 l1 f5 d2 d5 d9 b1  32 16 10 24 21  4  7,05  40 20 10 30 25,5  4,6  8,05 5  50 25 12,5 38 32  6 10,54  63 32 12,5 48 40  7,5 12,54  80 40 16 60 50  8,5 16,04 100 50 16 75 63 12 20,02 Werkstoff: Legierter Einsatzstahl mit einer Zugfestigkeit im Kern von min. 1200 N / mm². Einsatzgehärtet HRC 60 ± 2 (HV 700 ± 50), Härtetiefe 0,8 mm ± 0,2 mm, brüniert und präzisionsgeschliffen. Genauigkeit: Kegelwinkel – Toleranzqualität < AT 3 nach DIN 7187. Material: Alloyed case-hardened steel, tensile core strength of min. 1200 N / mm². Case hardened HRC 60 ± 2 (HV 700 ± 50), hardening depth 0.8 mm ± 0.2 mm, black-finished and precisely grinded. Accuracy: Quality of taper < AT 3 according to DIN 7187. Matière: Acier de cémentation allié. Résistance à la traction dans le noyau de min 1200 N / mm². Cémentation à HRC 60 ± 2 (HV 700 ± 50), profondeur de cémentation 0,8 mm ± 0,2 mm, bruni et rectifié précisement. Précision: Qualité du cône < AT 3 suivant DIN 7187. 5.47 2020
